Стенд Mizotty для замены направляющих втулок головок блоков ДВС ГП1200
Описание
Одной из ответственных операций при ремонте головок блока цилиндров двигателя внутреннего сгорания (ДВС) является замена (выпрессовка и запрессовка) направляющих втулок клапана. Часто данный процесс делается ручным способом, с помощью кувалды и оправки, что само по себе является трудоемкой и не надежной операцией, зависящей от квалификации работника, и часто приводит к деформации посадочного места или другим неприятным ситуациям.
Применение механизированных устройств позволяет более качественно производить ремонт ГБЦ, обеспечить снижение трудоёмкости и повышение производительности
Стенд ГП1200 с гидравлическим приводом позволяет механизировать замену направляющих втулок блоков цилиндров ДВС коммерческого, грузового транспорта и машин промышленного назначения

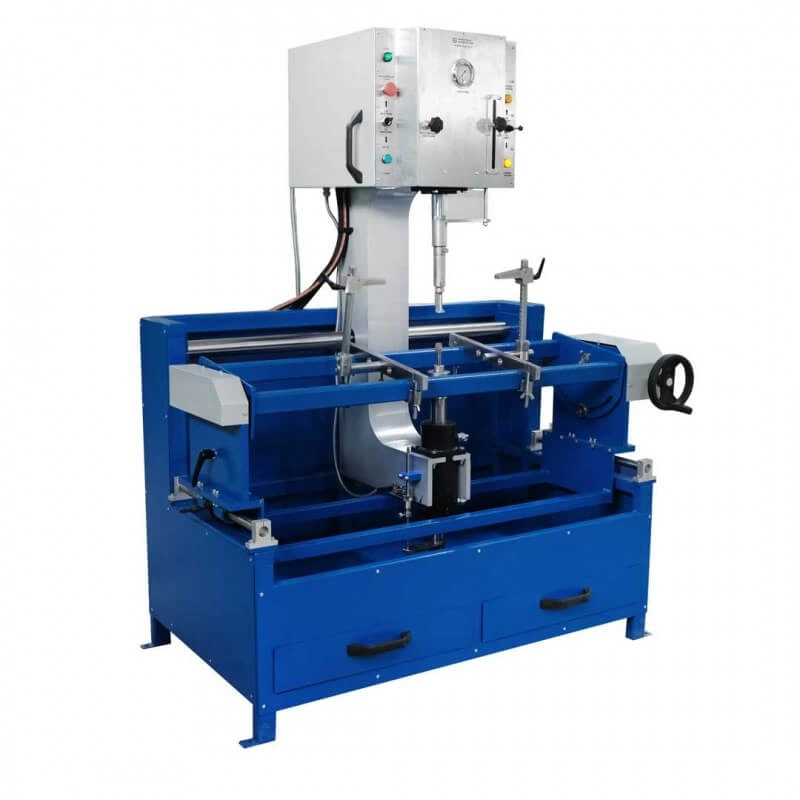

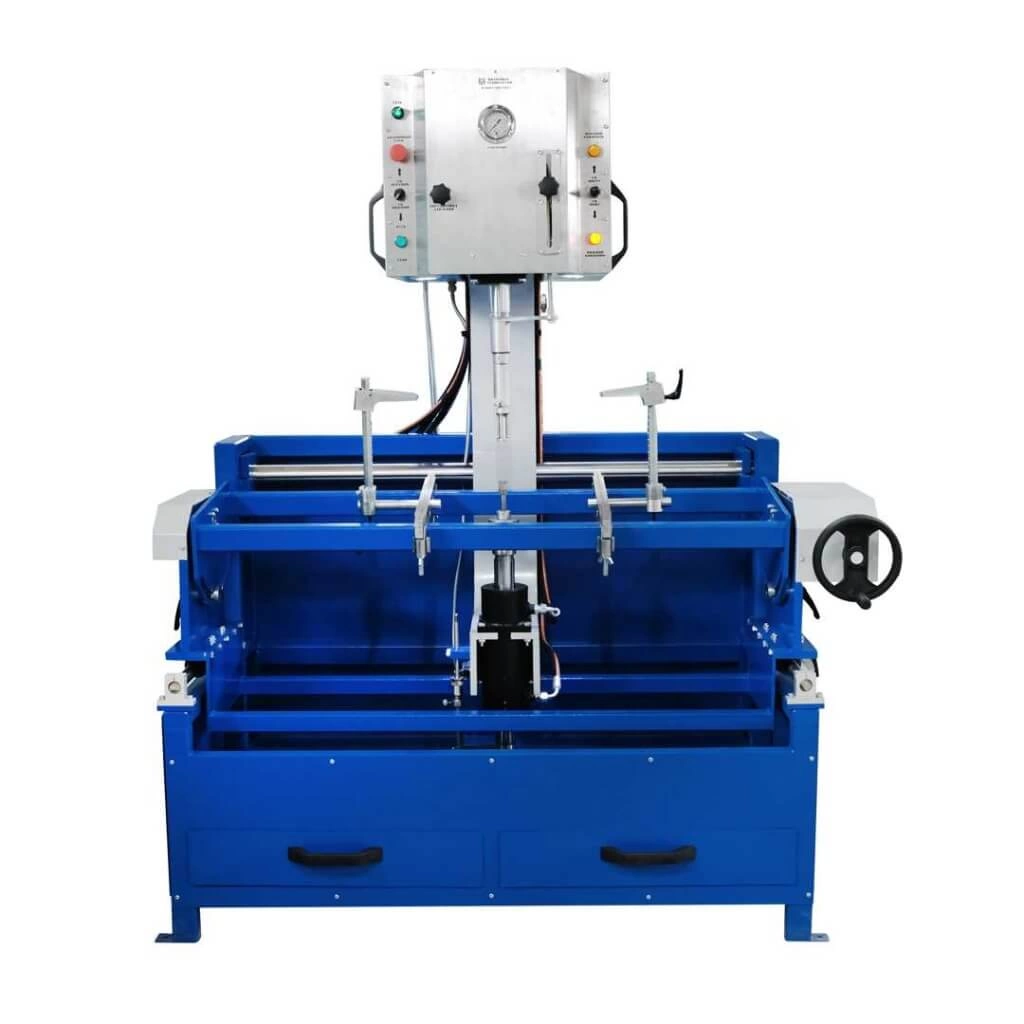

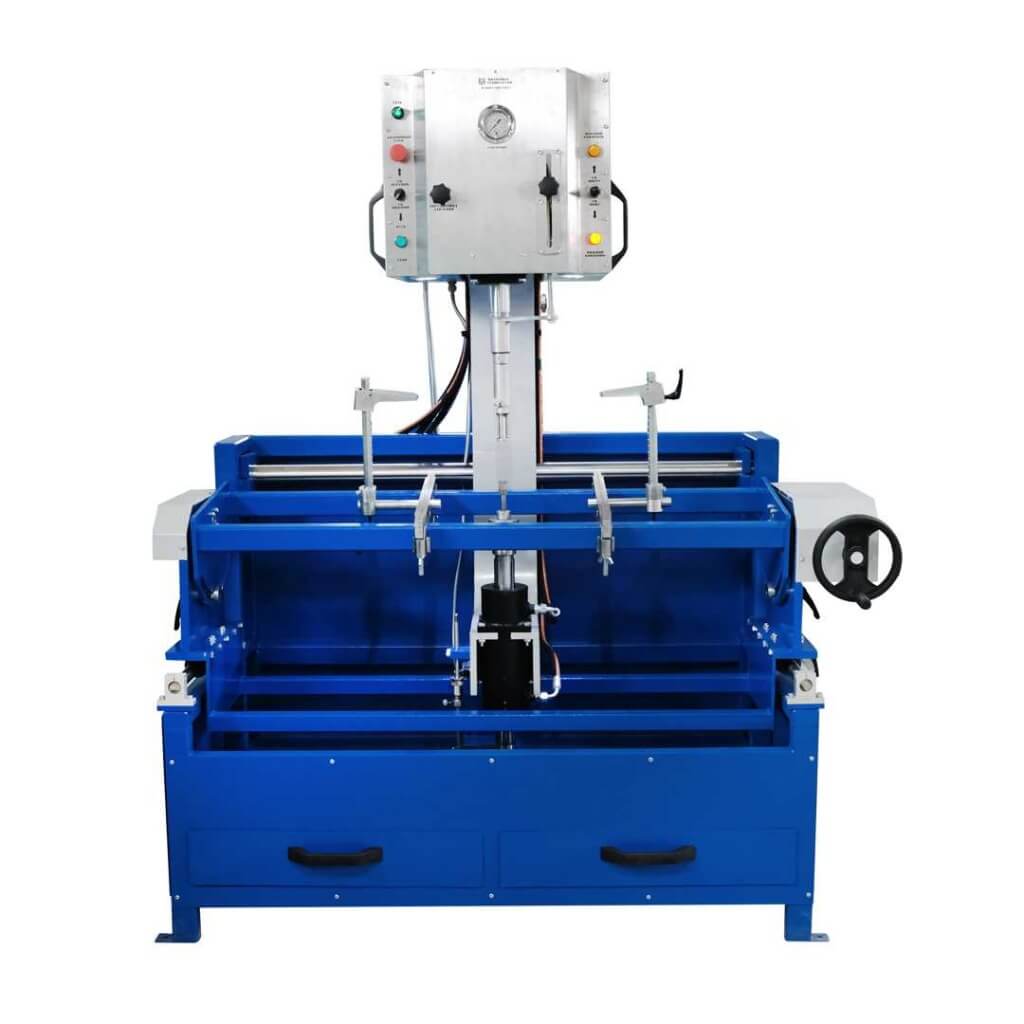

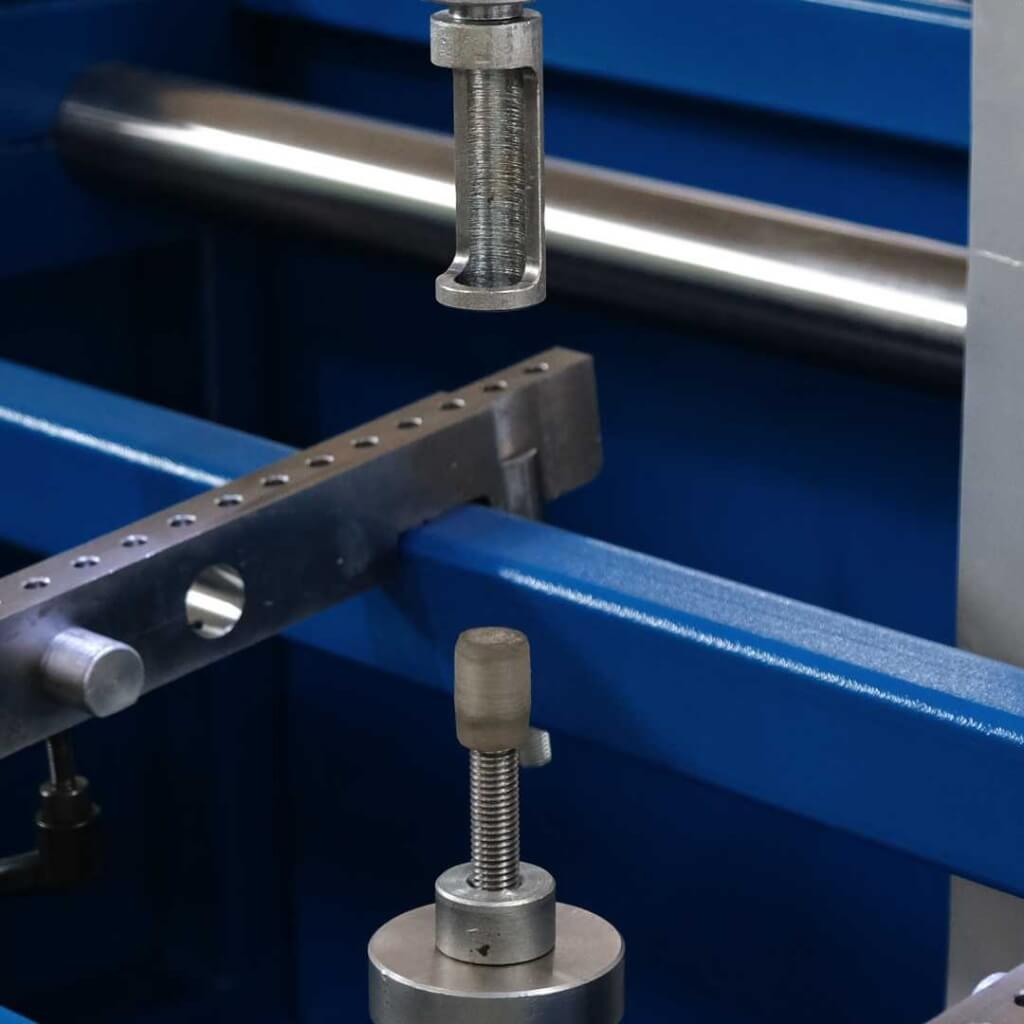

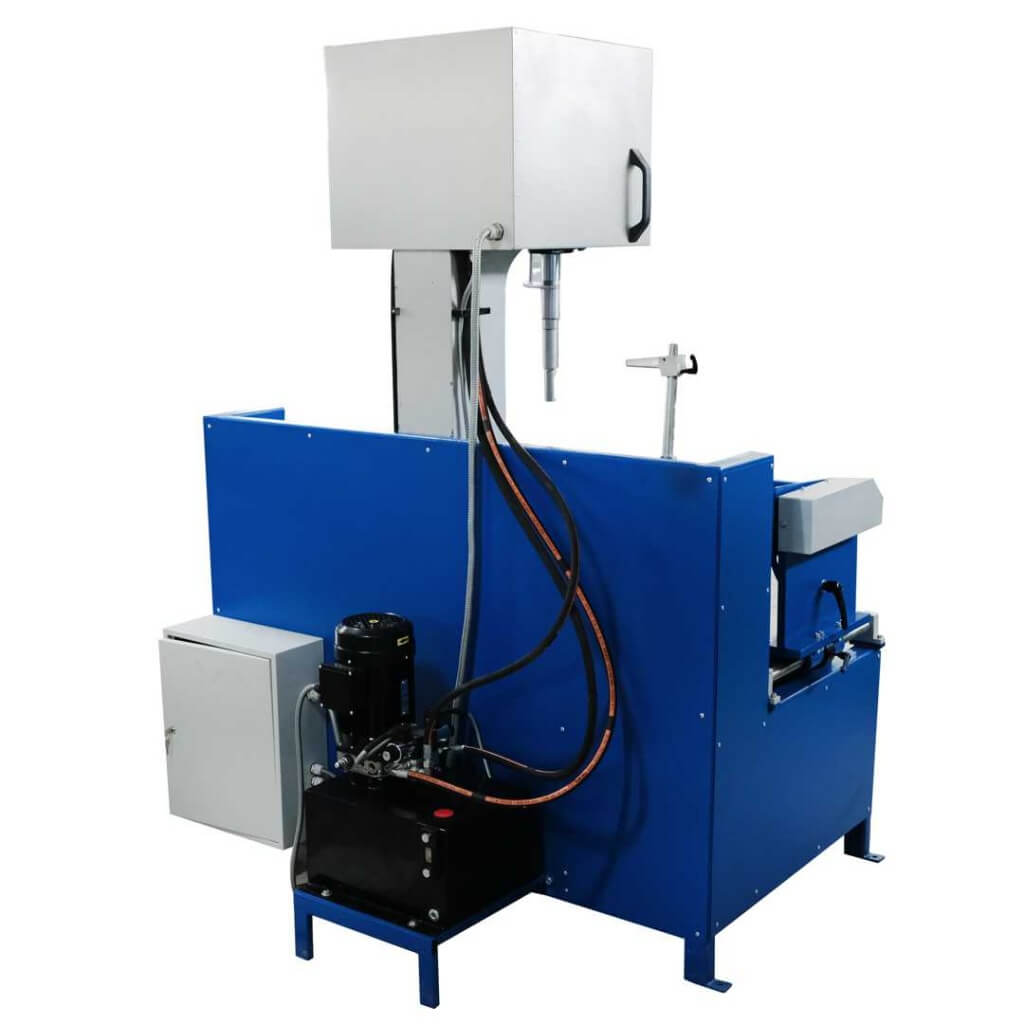

ГП1200 – это рамная конструкция, на которой смонтированы поворотный стол для установки и фиксации головки, вертикальный кронштейн с гидроцилиндром и пинолью, в которую устанавливают оправки для выпрессовки и запрессовки направляющих втулок. В комплект стенда входи масляный насос. Кронштейн установлен на направляющих рамы с возможностью легкого перемещения в горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования оправок с осью установочного отверстия в головке для втулок. Поворотный стол предназначен для установки головок с наклонной осью клапанов относительно их привалочных плоскостей. Стенд оснащен вспомогательными устройствами для центрирования и управления процессом выпрессовки и запрессовки направляющих втулок. Данный стенд обладает опцией рассухаривания и засухаривания ГБЦ
Характеристики
Размеры рабочего стола (ДхШ), мм | 1250х360 |
Максимальный размер детали (ДхШ), мм | 1250х500 |
Усилие оказываемое на деталь, т | до 16 |
Рабочее давление в гидростанции, бар | 250 |
Угол поворотного стола | 50 |
Ход верхнего штока, мм | 150 |
Ход нижнего штока, мм | 120 |
Грузоподъемность, кг | 400 |
Напряжение установки, В | 380 |
Габаритные размеры стенда (ДхШхВ), мм | 1700х950х2000 |
Общая масса стенда, кг | 600 |
