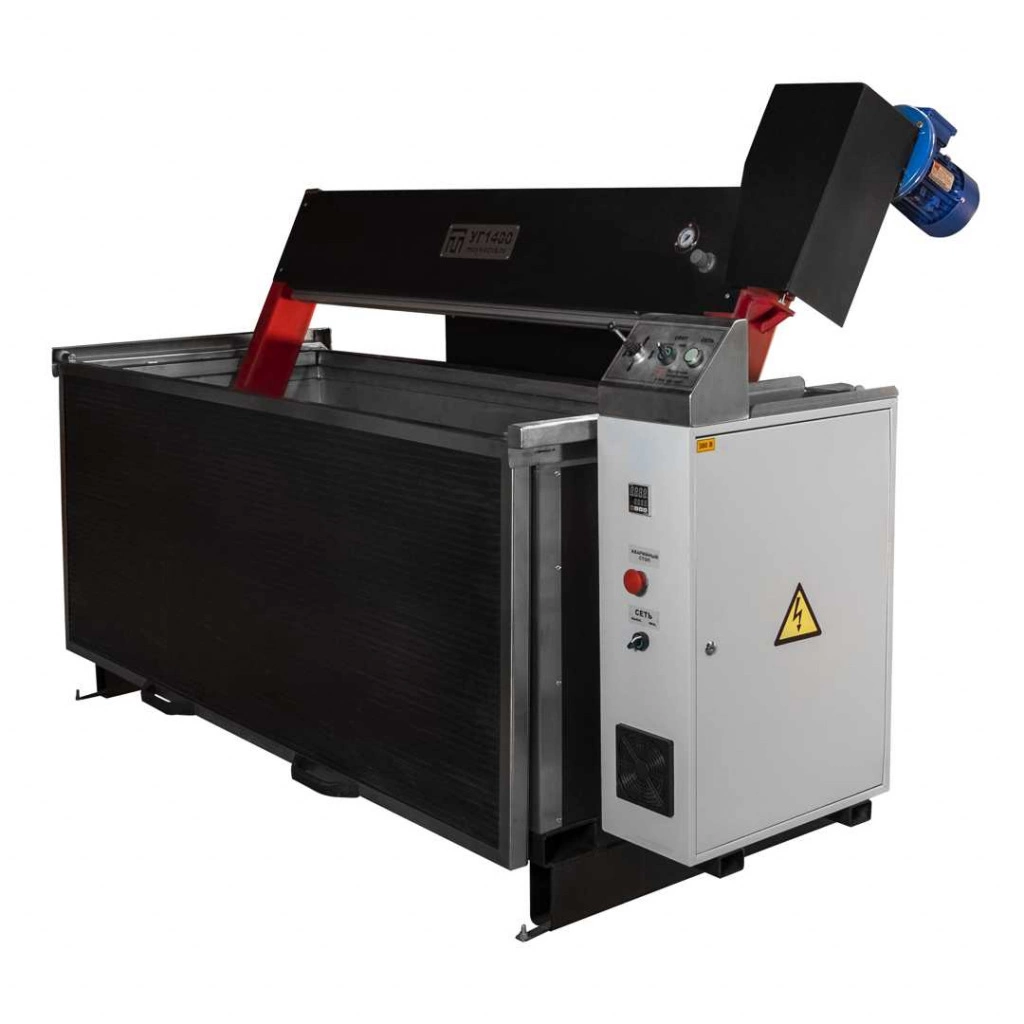

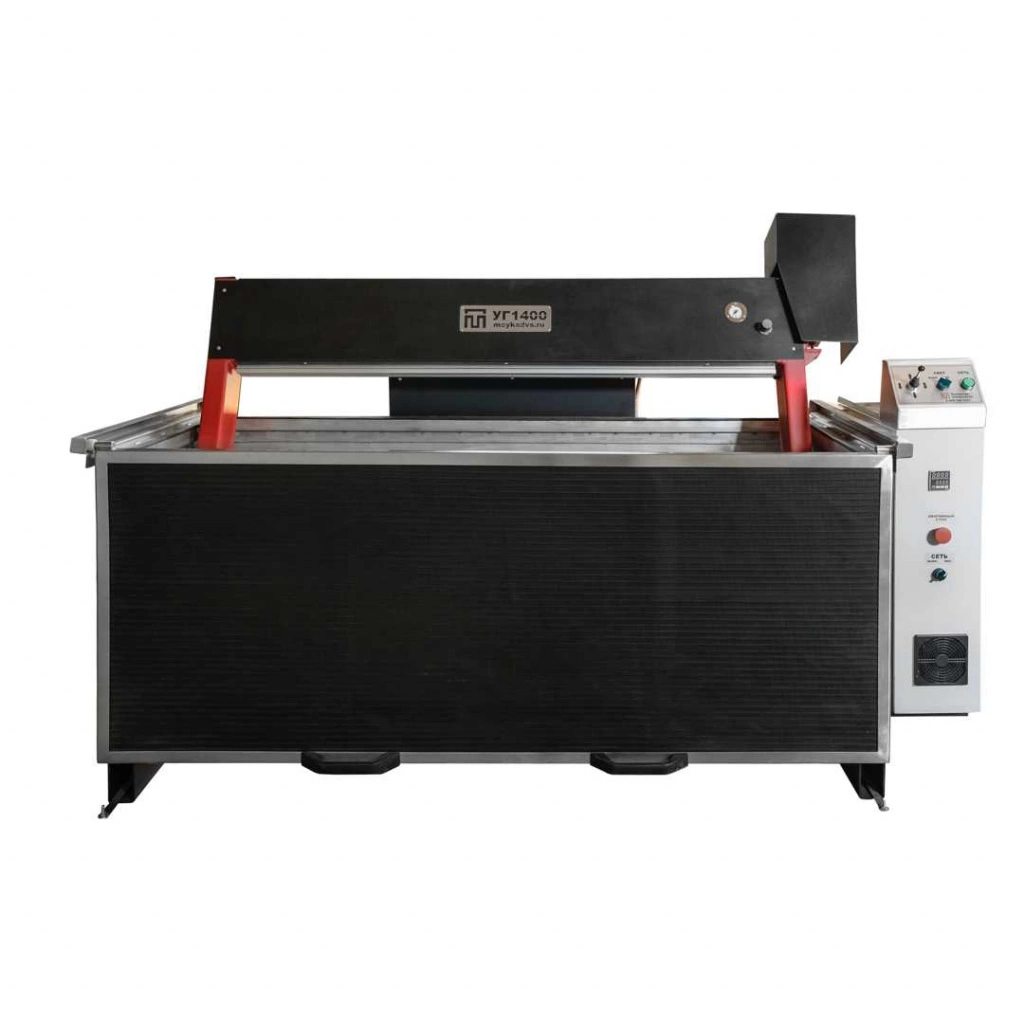

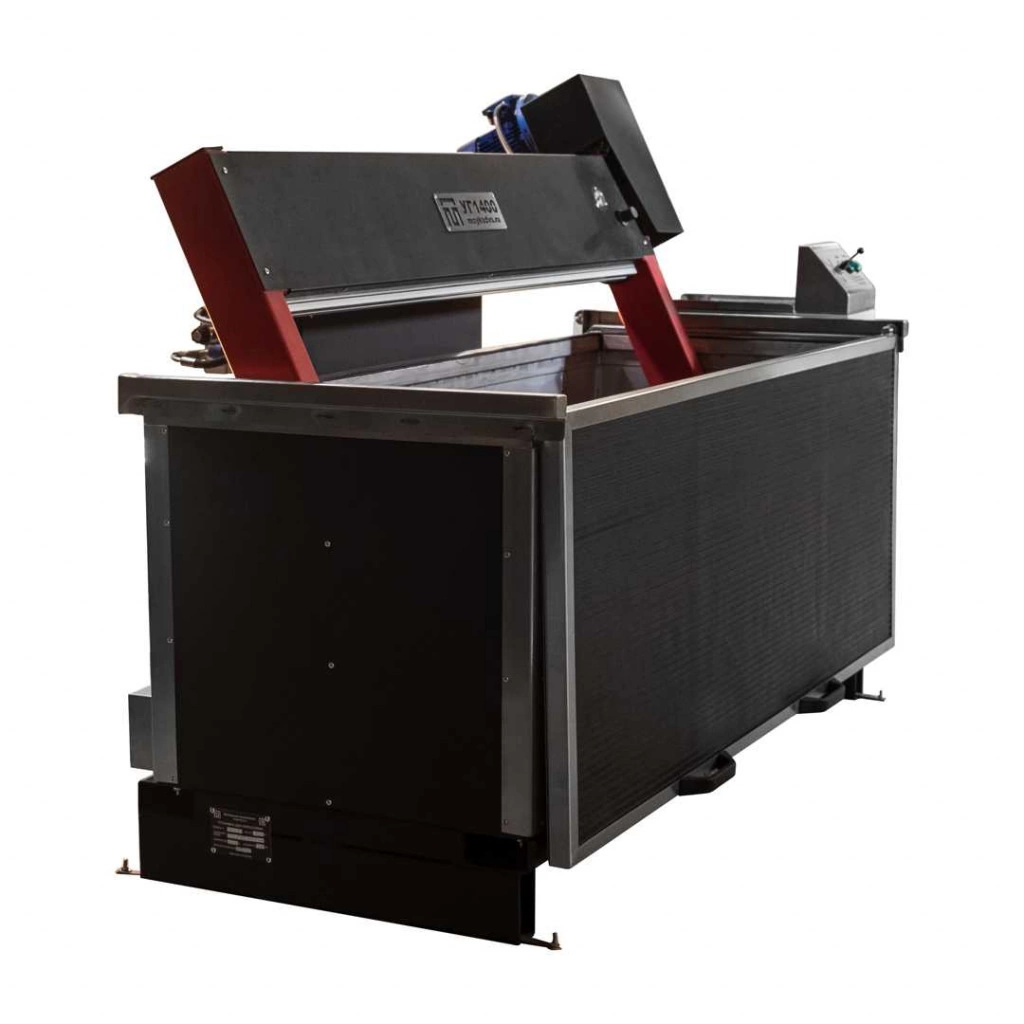

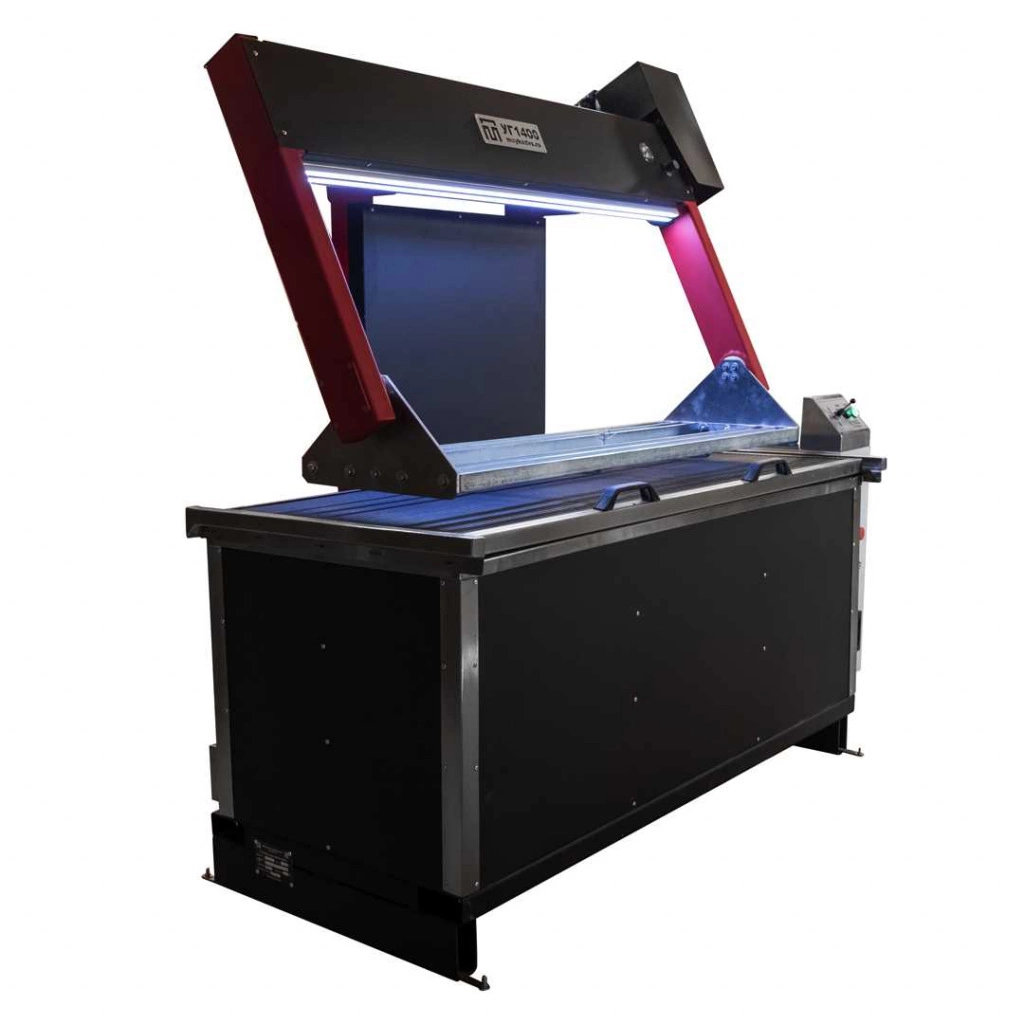

Стенд Mizotty для опрессовки ГБЦ УГ-1400
Описание
Установка для гидравлических испытаний серии УГ предназначена для тестирования как самих блоков, так и головок блока цилиндров. Принцип работы оборудования заключается в проверке узлов на герметичность с применением сжатого воздуха в водной среде.

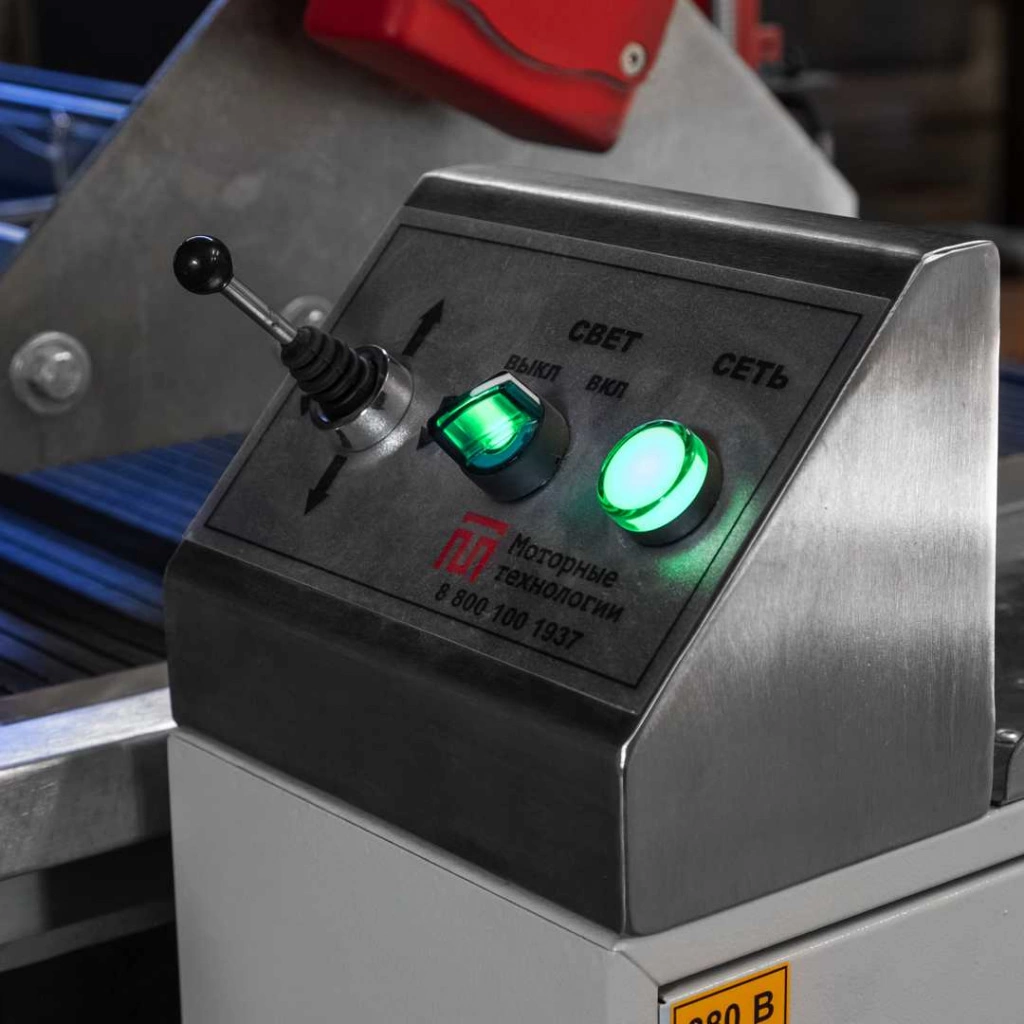

Температура воды в баке доводится до необходимой, при помощи трубчатого электрического нагревателя (ТЭНа). К поворотному столу специальными зажимами, поставляемыми в комплекте, крепится исследуемая деталь. К детали подводится сжатый воздух от пневмосистемы (штатного компрессора). Подъем/опускание поворотного стола осуществляется надежной итальянской гидростанцией. При помощи электропривода вращения стола, деталь поворачивается под любым углом, что обеспечивает доступ ко всем скрытым полостям. Удобный 4-ех позиционный джойстик, расположенный на панели управления, рассчитан на выполнение всех рабочих операций. Контроль давления осуществляется манометром.
Изделие погружается в воду, нагретую до 90 C, что равнозначно рабочей температуре двигателя внутреннего сгорания. Металл под действием тепла расширяется, и происходит вскрытие трещин, которые легко выявить по пузырькам воздуха, выходящим из них. Это является сигналом того, что у детали присутствуют дефекты.
Рекомендуется:
- для автосервисов и ремонтных центров;
- для крупных СТО;
- при ремонте ДВС и головки блока цилиндров;
- при перегревах двигателя;
- при вводе в эксплуатацию ранее использованной ГБЦ;
- при проведении работ по устранению микротрещин.
Характеристики
Длина обрабатываемой детали, мм | 1400 |
Ширина обрабатываемой детали, мм | 400 |
Высота обрабатываемой детали, мм | 400 |
Максимальный вес детали, кг | 300 |
Частота вращения, об/мин | 4 |
Объем бака, литр | 680 |
Давление нагнетаемое в головку, бар | 5 |
Мощность нагревательных элементов, кВт | 3х4.0 |
Суммарная мощность, кВт | 14.0 |
Подводимое напряжение, В | 380 |
Длина, мм | 2100 |
Ширина, мм | 1250 |
Высота, мм | 1400 |
Вес, кг | 450 |
