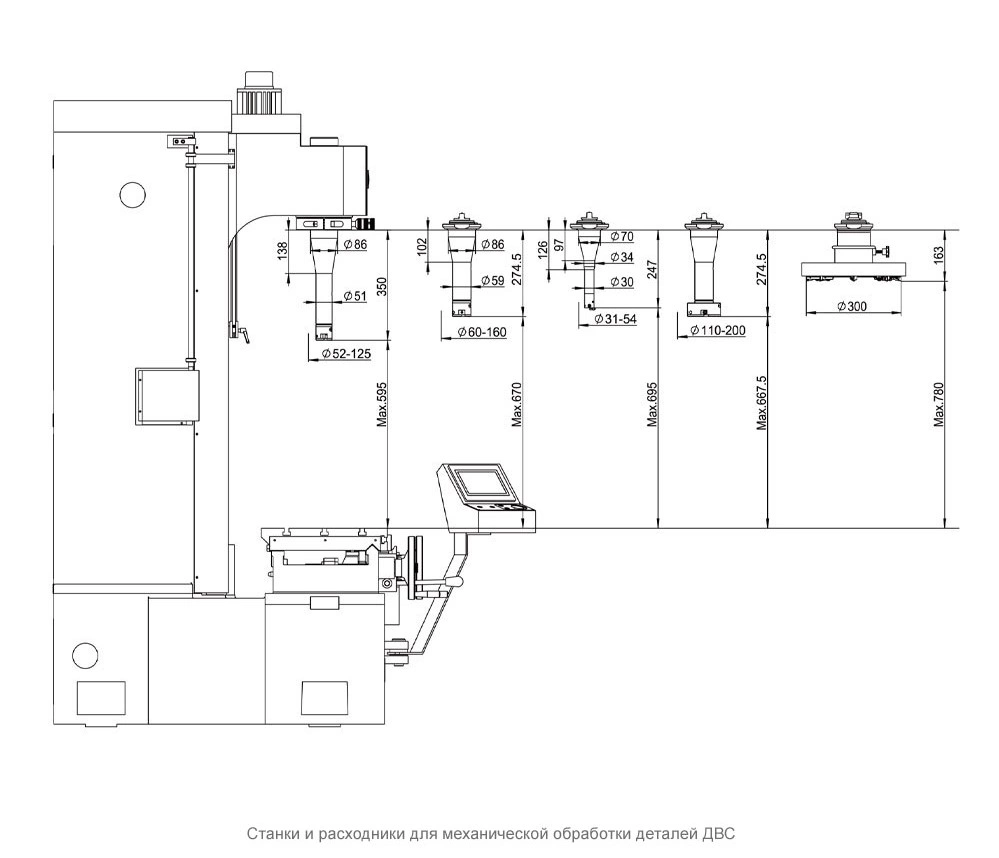

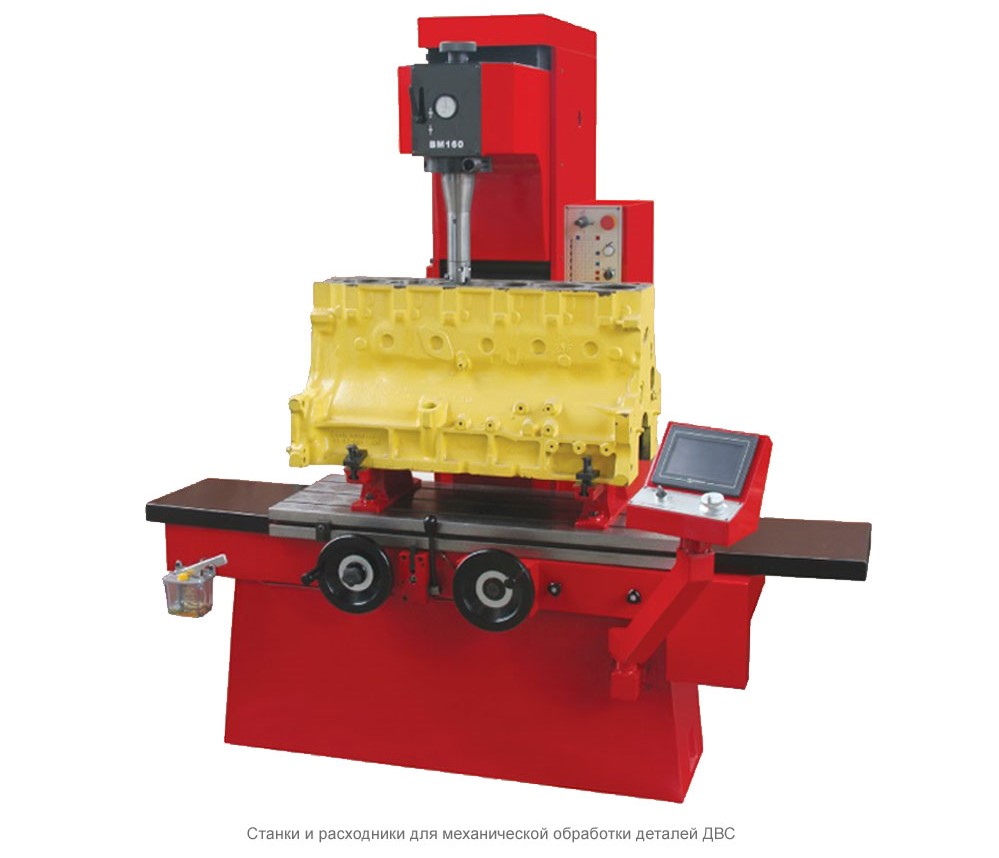

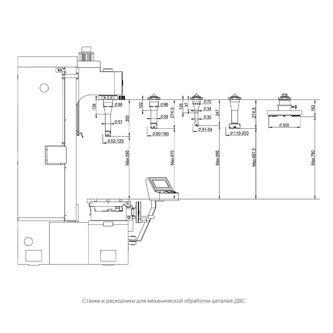

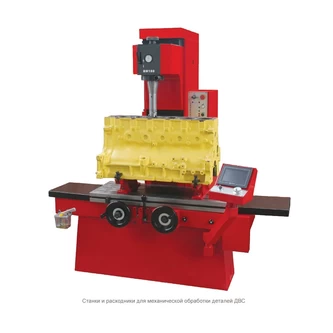

Вертикально-расточной станок SJMC B160
Описание
Вертикально-расточной станок с возможностью фрезеровки плоскости - отличное предложение для любого авто ремонтного предприятия. Универсальность в совокупности с точностью, простотой и надежностью повысят производительность участка ремонта блоков цилиндров. Данный станок превосходит по всем показателям аналогичные отечественные станки и составит достойную конкуренцию европейским аналогам.
Характеристики
| ПОЗИЦИЯ |
ЕД. ИЗМ. |
BM160 |
B160 |
| Система контроля |
EasyTouch3 Axis |
отсутствует |
|
| Максимальный диаметр расточки |
мм |
160 |
|
| Максимальная глубина расточки |
мм |
350 |
|
| Максимальная площадь фрезеровки |
мм |
300*850 |
отсутствует |
| Скорость шпинделя |
об/мин |
50-780 |
|
| Скорость подачи шпинделя |
мм/мин (мм/об) |
10-900 (00,1-0,2) |
|
| Крутящий момент сверления при 50-500 об/мин |
Nm |
96 |
|
| Крутящий момент сверления при 500-780 об/мин |
Nm |
78 |
|
| Ход шпинделя |
мм |
550 |
|
| Расстояние между торцом шпинделя и рабочим столом |
мм |
0-700 |
|
| Расстояние от оси шпинделя до колонны |
мм |
335 |
|
| Продольная подача стола |
мм/мин |
30-1200 |
ручная |
| Продольный ход рабочего стола |
мм |
980 |
|
| Поперечный ход рабочего стола |
мм |
70 |
|
| Размер рабочего стола |
мм |
400*1100 |
|
| Точность расточки (сверления) |
H |
7 |
|
| Точность эллипса при расточке |
мм |
0,005 |
|
| Точность цилиндра при расточке |
мм |
0,015 на 300 |
|
| Точность при фрезеровке |
мм |
0,0127 на 305 |
отсутствует |
| Шероховатость поверхности при расточке |
um |
0,8 Ra |
|
| Шероховатость поверхности при фрезеровке |
um |
0,8 Ra |
отсутствует |
| Мощность шпиндельного мотора |
кВт |
3 |
|
| Мощность мотора для передвижения стола |
кВт |
0,4 |
отсутствует |
| Мощность мотора для передвижения шпинделя |
кВт |
0,4 |
|
| Размеры станка (Д*Ш*В) |
мм |
2670*1170*1920 |
|
| Размеры упаковки (Д*Ш*В) |
мм |
2200*1200*2200 |
|
| Вес нетто / вес брутто |
кг |
1600/1900 |
|
| Сроки изготовления |
раб. дней |
60 |
|
Комплектация
| КОМПЛЕКТАЦИЯ |
B160 |
| Система управления EasyTouch |
- |
| Кнопочная система управления |
+ |
| Электронный датчик по осям X Y Z |
- |
| Измерительный прибор для настройки инструмента MA52 |
+ |
| Электронный измерительный прибор для настройки инструмента MA52 |
- |
| Инструмент для настройке шпинделя М3 |
- |
| Нутромер |
- |
| Индикатор |
+ |
| Параллели для установки детали |
+ |
| Приспособление для расточки V-образных блоков |
- |
| Фиксаторы для приспособления для расточки V-образных блоков |
- |
| Универсальный наклонный фиксатор для ГБЦ A |
- |
| Зажимы для быстрой установки блока |
- |
| Приспособление для расточки мотоциклетных блоков |
- |
| Универсальный наклонный фиксатор для ГБЦ B |
- |
| Приспособления для центровки шпинделя по цилиндру |
- |
| Шпиндель MA52 (D 52-125mm) |
+ |
| Шпиндель MA60 (D 60-160mm) |
+ |
| Шпиндель MA30 (D 31-54mm) |
- |
| Фрезерная головка (D 300mm) |
- |
| Универсальный адаптор для заточки резца |
- |
| Конус морзе |
- |
| Треугольный резец вставка |
- |
| Держатель для треугольного резца |
- |
| Круглый резец для чугуна (D9,525*3,18mm) |
- |
| Круглый резец для алюминия (D9,525*3,18mm) |
- |
| Держатель для круглого резца |
- |
| Фрезерная головка MP300 (D 300mm) |
- |
| Держатель расточного резца |
+ |
| Твердосплавный держатель для треугольного резца |
- |
| Заточной станок для резцов TG-3 |
- |
