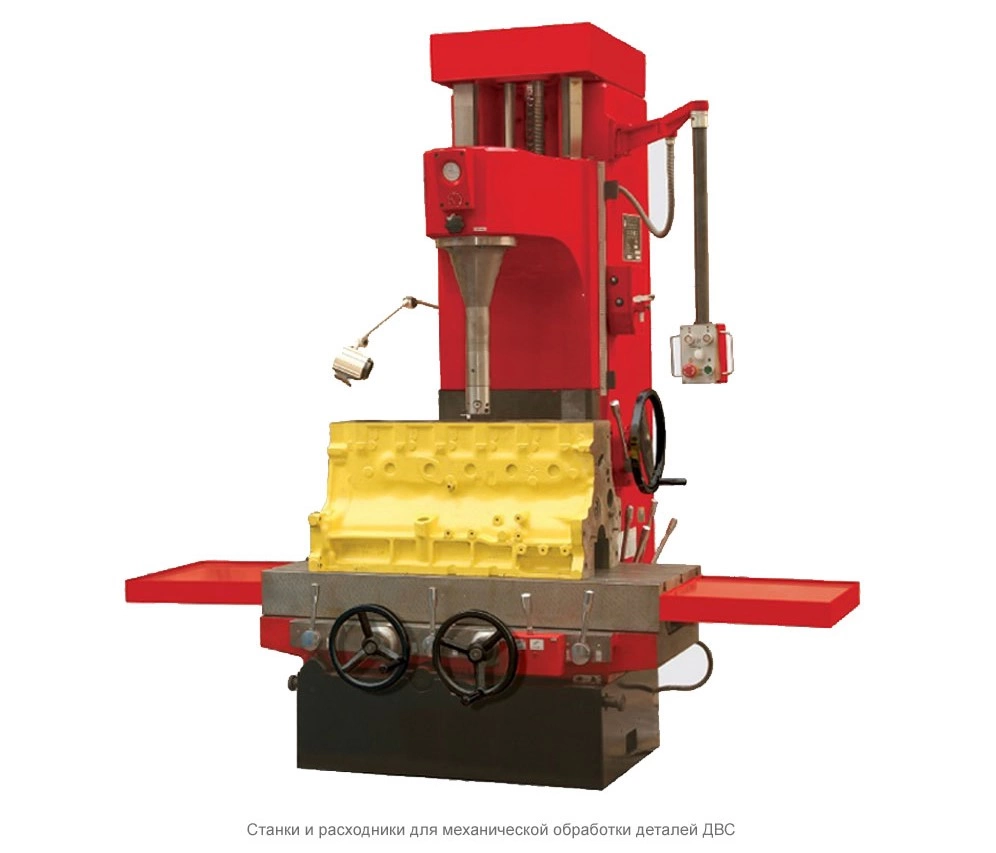

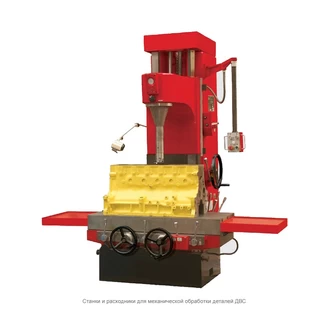

Вертикально-расточной станок SJMC с функцией шлифовки плоскости T7220B
Описание
Вертикально-расточной станок с возможностью фрезеровки плоскости - отличное предложение для любого авто ремонтного предприятия. Универсальность в совокупности с точностью, простотой и надежностью повысят производительность участка ремонта блоков цилиндров. Данный станок превосходит по всем показателям аналогичные отечественные станки и составит достойную конкуренцию европейским аналогам.
Характеристики
| ПОЗИЦИЯ |
ЕД. ИЗМ. |
T7220B |
T7220C |
| Максимальный диаметр расточки |
мм |
D200 |
|
| Максимальная глубина расточки |
мм |
500 |
|
| Диамерт фрезерной головки |
мм |
- |
250 |
| Максимальная площадь фрезеровки |
мм |
- |
850*250 |
| Скорость шпинделя |
об/мин |
53-840 |
|
| Диапазон подачи шпинделя |
мм/мин |
0,05-0,2 |
|
| вертикальное перемещение шпинделя |
мм |
710 |
|
| Расстояние от оси шпинделя до несущего каркаса |
мм |
315 |
|
| Продольный ход рабочего стола |
мм |
900 |
1100 |
| Скорость продольной подачи рабочего стола |
мм/мин |
- |
54,104 |
| Скорость продольного перемещения рабочего стола |
мм/мин |
- |
1500 |
| Поперечный ход рабочего стола |
мм |
100 |
|
| Точность расточки |
IT7 |
||
| Точность фрезеровки |
- |
IT8 |
|
| Точность по эллипсу |
0,005 |
||
| Точность по конусу |
0,01/300 |
||
| Шероховатость поверхности при расточке |
um |
1,6Ra |
|
| Шероховатость поверхности при фрезеровке |
um |
- |
1,6Ra-3,2Ra |

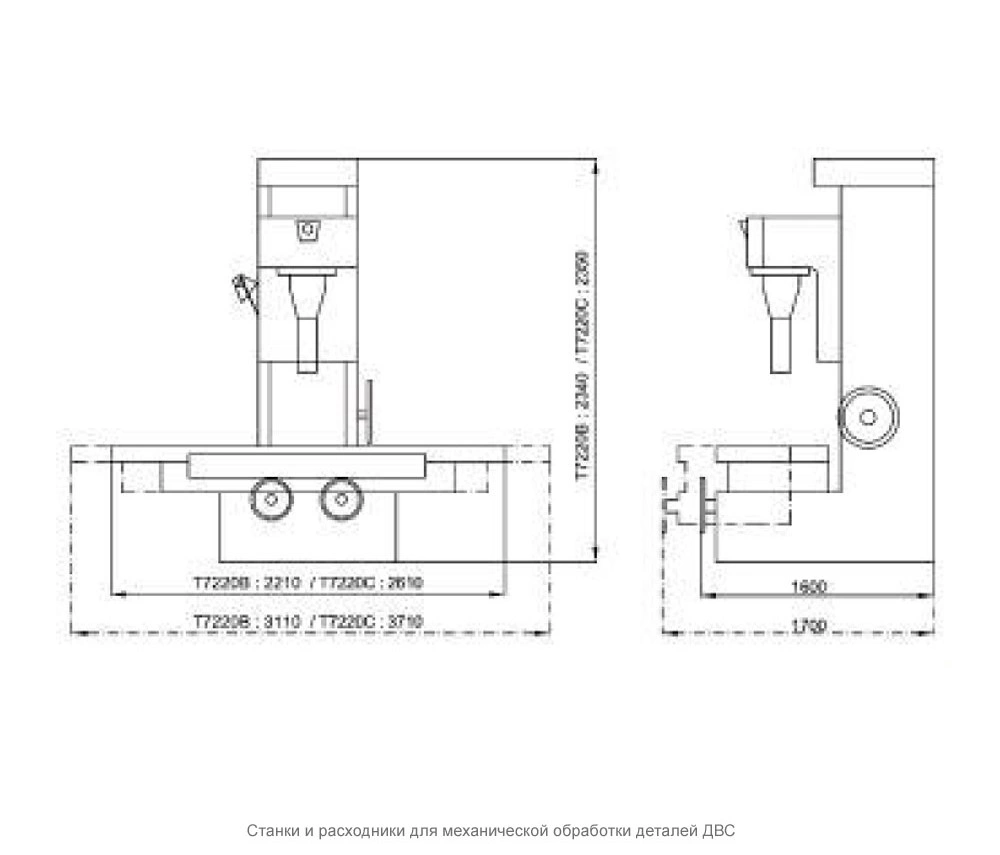

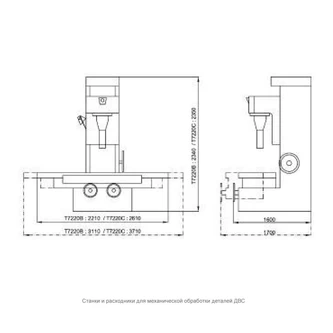

| Размеры станка (Д*Ш*В) |
мм |
2210*1600*2340 |
2610*1600*2350 |
| Размеры упаковки (Д*Ш*В) |
мм |
1850*1840*2230 |
|
| Вес нетто / вес брутто |
кг |
3300/3600 |
3500/3800 |
| Сроки изготовления |
раб. дней |
60 |
|
Комплектация
| КОМПЛЕКТАЦИЯ |
T7220B |
| Шпиндель D150 (D 151-250мм) |
+ |
| Прибор для настройки шпинделя |
+ |
| Шпиндель D110 (D 111-165мм) |
- |
| Шпиндель D75 (D 76-115мм) |
- |
| Шпиндель D56 (D 57-78мм) |
- |
| Шпиндель D45 (D 46-60мм) |
- |
| Универсальный шпиндель (D 21-48мм) |
- |
| Устройство для расточки V-образного блока |
- |
| Устройство для фиксации цилиндра |
- |
| Универсальная головка для расточки и фрезирования |
- |
| #4 Конусы морзе |
- |
| Фрезерная головка D250мм |
- |
