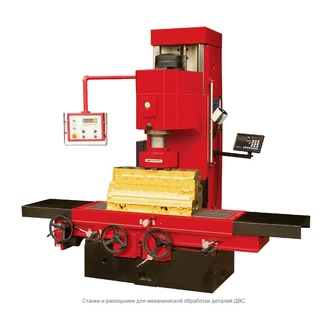

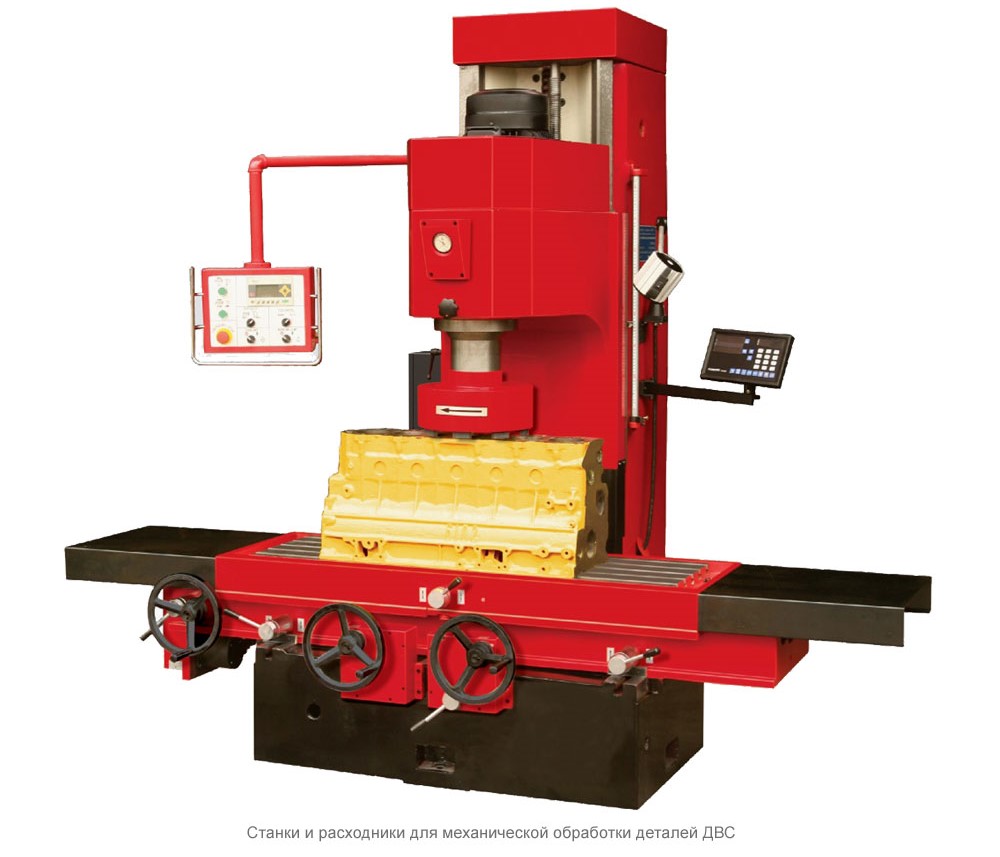

Вертикально-расточной станок SJMC с функцией шлифовки плоскости TXM200A
Описание
Вертикально-расточной станок с возможностью фрезеровки плоскости - отличное предложение для любого авто ремонтного предприятия. Универсальность в совокупности с точностью, простотой и надежностью повысят производительность участка ремонта блоков цилиндров. Данный станок превосходит по всем показателям аналогичные отечественные станки и составит достойную конкуренцию европейским аналогам. Электронная панель управления скоростью вращения шпинделя и отношения вертикального перемещения к оборотам позволят легко перенастраивать процесс расточки к каждому отверстию руководствуясь его параметрами и материалом детали что позволит легко повысить качество поверхности после расточки.
Характеристики
| ПОЗИЦИЯ |
ЕД. ИЗМ. |
TXM170A |
TXM200A |
TXM250A |
| Максимальный диаметр расточки |
мм |
D170 |
D200 |
D250 |
| Максимальная глубина расточки |
мм |
400 |
500 |
500 |
| Максимальная площадь шлифовки |
мм |
400*1000 |
||
| Максимальная площадь фрезеровки |
мм |
400*1000 |
||
| Максимальный диаметр сверления |
мм |
D30 |
||
| Скорость шпинделя |
об/мин |
120-1200 |
||
| Подача шпинделя |
мм/мин |
14-900 |
||
| Скорость быстрого перемещения шпинделя |
мм/мин |
1000 |
||
| Вертикальное перемещение шпинделя |
мм |
700 |
||
| Расстояние между торцом шпинделя и рабочим столом |
мм |
0-700 |
||
| Расстояние от оси шпинделя до несущей конструкции |
мм |
375 |
||
| Продольная подача рабочего стола |
мм/мин |
32-1350 |
||
| Скорость быстрого перемещения продольного хода стола |
мм/мин |
32-1350 |
||
| Максимальный продольный ход рабочего стола |
мм |
1500 |
||
| Максимальный поперечный ход рабочего стола |
мм |
200 |
||
| Размер рабочего стола (Ш*Д) |
мм |
500*1250 |
500*1500 |
500*1500 |
| Мощность главного мотора |
кВт |
5,5 |
||
| Шероховатость поверхности при расточке |
um |
2,5 Ra |
||
| Шероховатость поверхности при фрезеровке |
um |
3,2 Ra |
||
| Шероховатость поверхности при шлифовке |
um |
0,8 Ra |
||

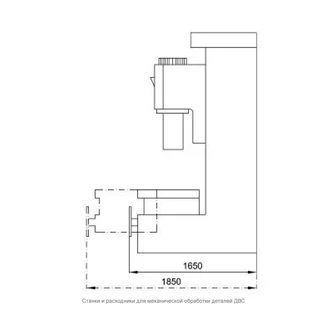

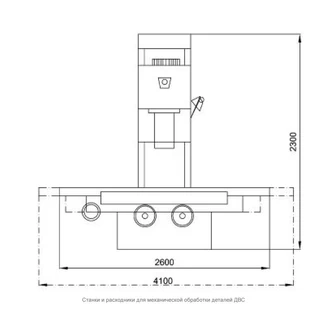

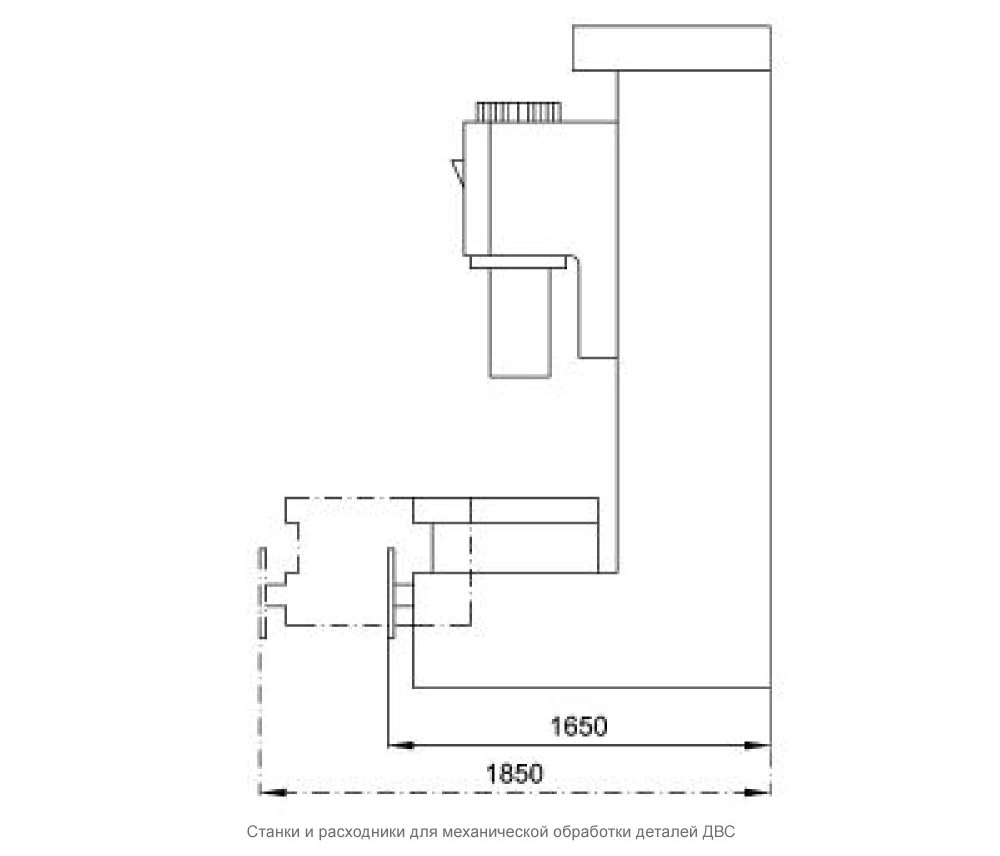

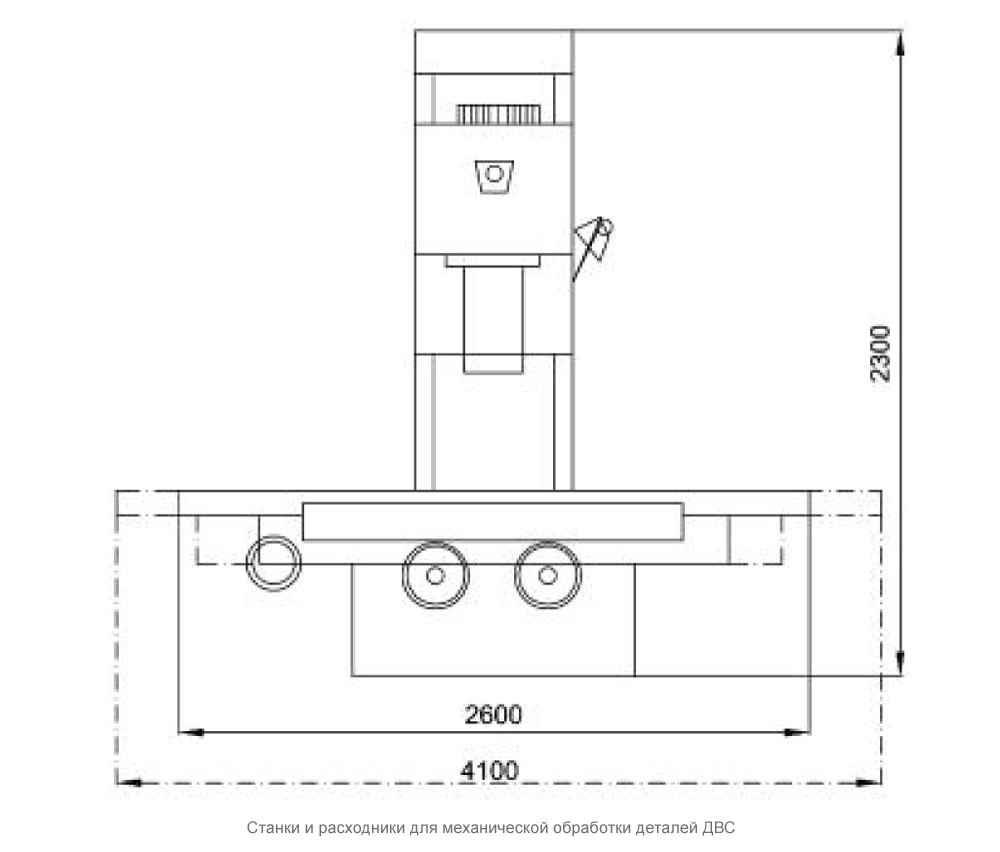

| Размеры станка (Д*Ш*В) |
мм |
2600*1630*2300 |
||
| Размеры упаковки (Д*Ш*В) |
мм |
2250*1900*2280 |
||
| Вес нетто / вес брутто |
кг |
3300/3600 |
3500/3800 |
3500/3800 |
| Сроки изготовления |
раб. дней |
60 |
||
Комплектация
| КОМПЛЕКТАЦИЯ |
TXM200A |
| Универсальный шпиндель |
+ |
| Шпиндель D75 (D 76-170мм) |
- |
| Шпиндель D110 (D 111-200мм) |
+ |
| Шпиндель D150 (D 151-250мм) |
- |
| Насадка на шпиндель D20 (D21-D42мм) boring bar |
- |
| Насадка на шпиндель D40 (D41-D60мм) boring bar |
- |
| Насадка на шпиндель D55 (D56-D80мм) boring bar |
+ |
| Сверлильный патрон |
- |
| Измерительное устройство для инструментов |
+ |
| Нутромер |
- |
| Устройство для фиксации цилиндра |
- |
| Устройство для расточки V-образного блока |
- |
| Устройство для фиксации ГБЦ и блока |
- |
| Фрезерная головка D250 |
+ |
| Шлифовальная головка D320 |
+ |
| Цифровой считыватель |
- |
| Емкость для СОЖ |
+ |
| Защита от брызг |
+ |
