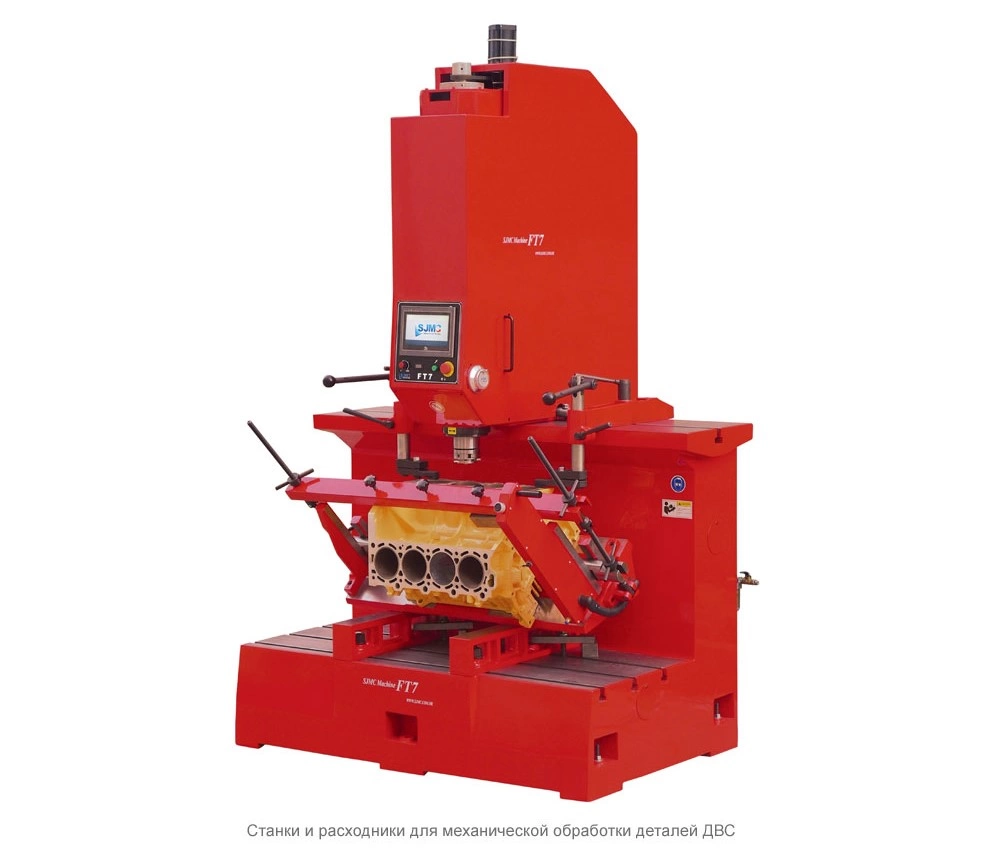

Вертикально-расточной станок SJMC с воздушной подушкой FT7
Описание
Вертикально-расточной станок без возможности фрезеровки плоскости. Данный недостаток полностью компенсируется скоростью выполнения работ за счет передвижения шпинделя на воздушной подушке, а также системе автоматической центровки по цилиндру. Универсальность в совокупности с точностью, простотой и надежностью повысят производительность участка ремонта блоков цилиндров. Данный станок превосходит по всем показателям аналогичные отечественные станки и составит достойную конкуренцию европейским аналогам. Технология Easy Touch позволит снизить трудозатраты к минимуму и повысить контроль на всех этапах расточки.
Характеристики
| ПОЗИЦИЯ |
ЕД. ИЗМ. |
ПОКАЗАТЕЛЬ |
| Максимальный диаметр расточки |
мм |
39-180 |
| Скорость шпинделя |
об/мин |
100-1000 |
| Вертикальное перемешение шпинделя |
мм |
400 |
| Максимальное продольное перемещение рабочей головки |
мм |
1058 |
| Максимальное поперечное перемещение шпинделя |
мм |
58 |
| Диапазон подачи шпинделя |
мм/с |
0,42-0,80 |
| Скорость движения шпинделя |
мм/с |
5-16 |
| Мощность мотора шпинделя |
кВт |
1,5 |
| Мощность мотора подачи шпинделя |
кВт |
0,4 |
| Размер рабочего стола |
мм |
1300*550 |
| Мощность мотора центровки |
кВт |
0,15 |
| Электронная подача кругового маховика, шаг |
мм |
0,5 |
| Электронная подача маховика градусов, шаг |
мм |
0,005 |
| Давление воздуха |
Бар |
6 |
| Размеры станка (Д*Ш*В) |
мм |
1600*950*2100 |
| Размеры упаковки (Д*Ш*В) |
мм |
1750*1350*2200 |
| Вес нетто / вес брутто |
кг |
1500/1800 |
| Сроки изготовления |
раб. дней |
120 |
Комплектация
| КОМПЛЕКТАЦИЯ | |
| Шпиндель (D 51-83mm) |
+ |
| Держатель для расточного резца |
+ |
| Направляющие для центровки 50,4мм |
+ |
| Направляющие для центровки 67мм |
+ |
| Твердосплавный держатель для треугольного резца |
+ |
| Резцедержатель |
+ |
| Измерительный прибор для настройки инструмента 50-100мм |
+ |
| Шпиндель (D 80-160mm) |
+ |
| Держатель для расточного резца |
+ |
| Направляющие для центровки 57мм |
+ |
| Направляющие для центровки 73мм |
+ |
| Направляющие для центровки 89мм |
+ |
| Твердосплавный держатель для треугольного резца |
+ |
| Резцедержатель |
+ |
| Измерительный прибор для настройки инструмента 80-160мм |
+ |
| Шпиндель (D 39-53mm) |
- |
| Держатель для расточного резца |
- |
| Направляющие для центровки 36мм |
- |
| Измерительный прибор для настройки инструмента 35-85мм |
- |
| Шпиндель (D 120-180mm) |
- |
| Держатель для расточного резца |
- |
| Направляющие для центровки 136мм |
- |
| Твердосплавный держатель для треугольного резца |
- |
| Резцедержатель |
- |
| Измерительный прибор для настройки инструмента 120-200мм |
- |
| Приспособление для расточки V-образных блоков |
- |
| Паралельные блоки (А - 60*70*610мм, В - 70*100*550мм) |
+ |
| Приспособление для подъема блока |
- |
