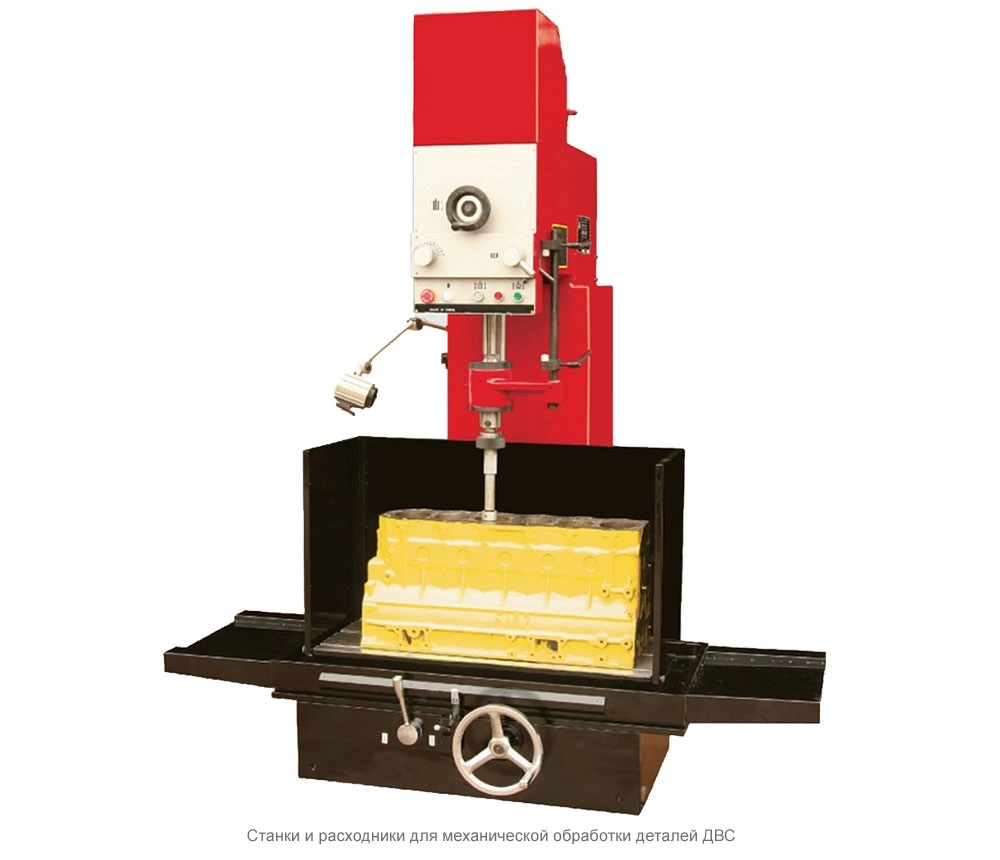

Вертикально-хонинговальный станок SJMC 2M2217A
Описание
Простой и надежный станок для хонингования цилиндров после расточки. Регулировка диаметра хонинговальной головки производится в ручную, осуществляется без использования спец инструмента. Управление разжимом брусков расположено на лицевой стороне станка что позволяет производить корректировку усилия разжима непосредственно во время работы станка.
Характеристики
ПОЗИЦИЯ |
ЕД. ИЗМ. |
ПОКАЗАТЕЛЬ |
Диапазон диаметра хонингования |
мм |
D40-170 |
Максимальная глубина хонингования |
мм |
300 |
Телескопическое удлинение хонинговального штока |
мм |
120 |
Скорость вращения шпинделя |
мм/мин |
130, 180, 240, 365 |
Скорость возвратно-поступательного движения шпинделя |
м/мин |
3-18 |
Максимальное перемещение шпинделя |
мм |
270 |
Расстояние от оси шпинделя до поверхности лицевой панели |
мм |
300 |
Размеры рабочего стола |
мм |
400*1000 |
Продольное перемещение стола |
мм |
800 |
Точность обработки (эллипс) |
мм |
0,003 |
Точность обработки (конус) |
мм |
0,005 |
Точность обработки (шероховатость) |
um |
0,4 Ra |

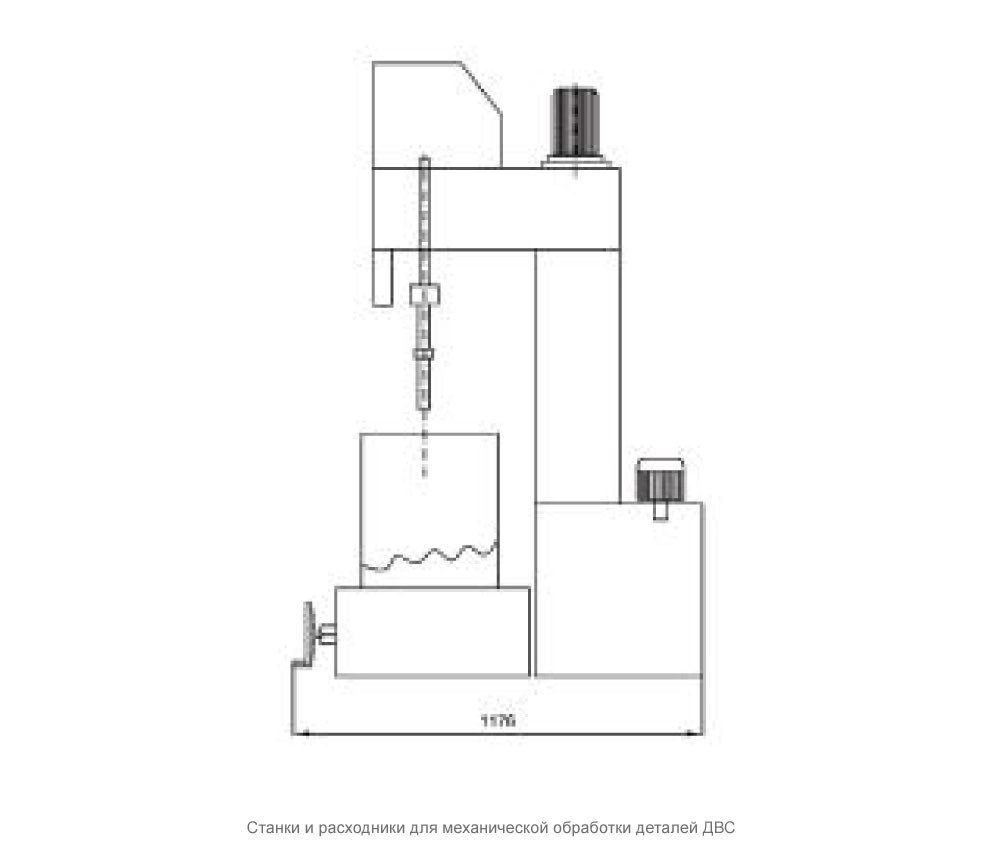

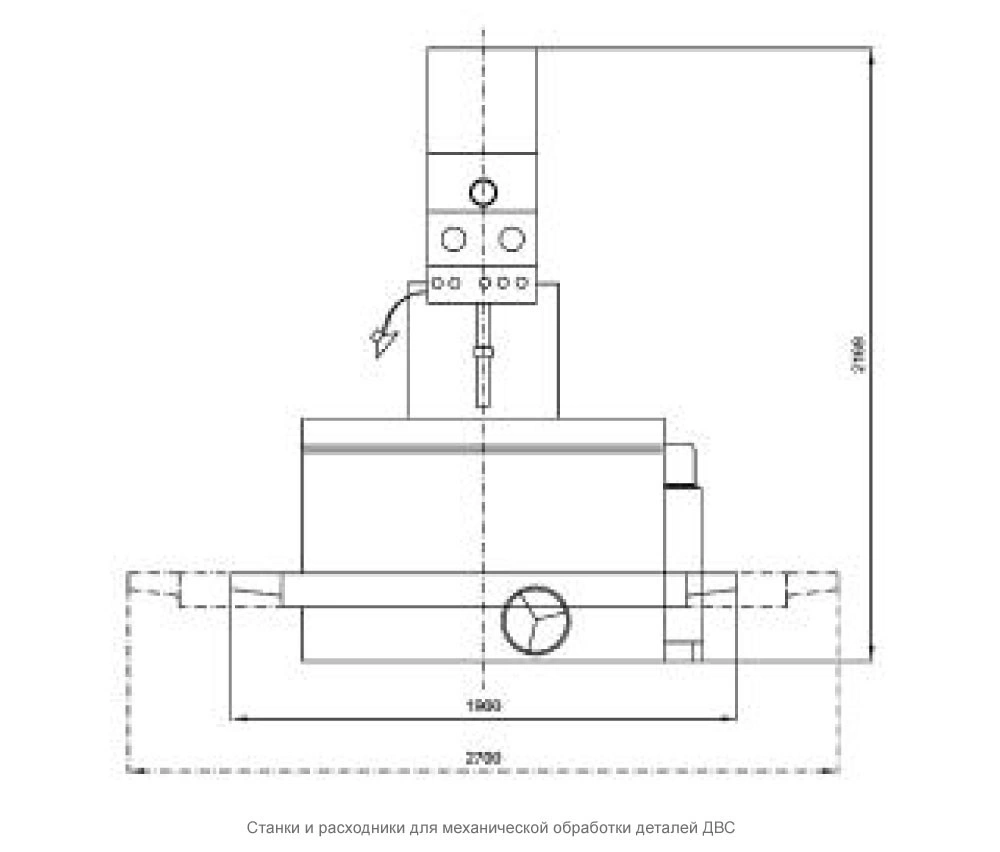

Размеры станка (Д*Ш*В) |
мм |
1900*1176*2169 |
Размеры упаковки (Д*Ш*В) |
мм |
1440*1770*2225 |
Вес нетто / вес брутто |
кг |
2500/3000 |
Сроки изготовления |
раб. дней |
60 |
Комплектация
КОМПЛЕКТАЦИЯ |
2M2217A |
Хонинговальная головка MT40 (D40-62мм) |
+ |
Хонинговальная головка MT62 (D62-82мм) |
+ |
Хонинговальная головка MT82 (D82-110мм) |
+ |
Хонинговальная головка MT110 (D110-170мм) |
+ |
