П-238М2Р.6 Подъемник 6-ти стоечный г/п 24 т
Описание

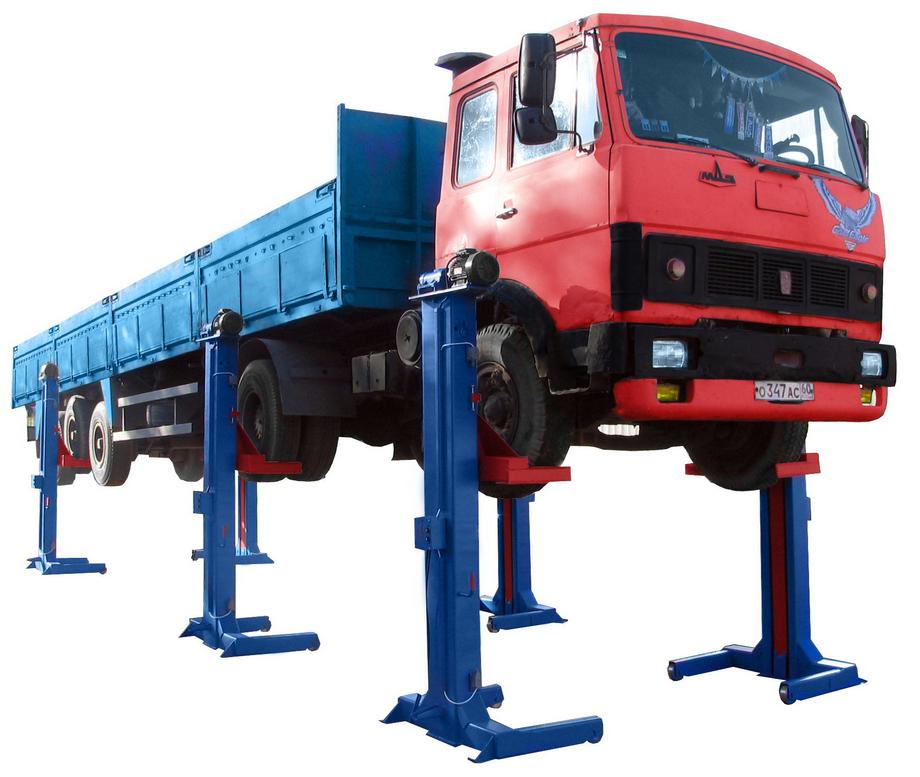

Подъемник предназначен для вывешивания грузовых автомобилей весом до 24 т (в зависимости от количества стоек) при выполнении их технического обслуживания и ремонта. Подхват автомобиля производится за колеса. Комплектация из шести подкатных стоек позволяет обслуживать сочлененные автобусы и трехосные грузовые автомобили.
Привод электромеханический через редуктор. Основные узлы конструкции рассчитаны в соответствии с требованиями безопасности, надежности и долговечности для оборудования такого типа. Электрооборудование подъемника позволяет управлять всеми стойками с общего пульта или одной стойкой по отдельности со своего пульта. Для ремонта передней и задней подвесок автомобиля или при использовании подъемника для обслуживания нескольких автомобилей применяются универсальные подставки.
Преимущества
- Подкатные стойки обеспечивают обслуживание автомобилей независимо от колеи и базы автомобилей.
- Возможность управления с общего пульта и с каждой стойки в отдельности.
- Обзорность при осмотре и ремонте автомобиля.
- Пульты управления находятся на стойках подъемника.
- Небольшая энергоемкость.
- Высокопрочные стойки из специального штампованного профиля.
- Малоизнашиваемая несущая гайка и шестерня редуктора с высоким коэффициентом скольжения.
- Наличие подкати ой тележки для перемещения стоек.
- Закрытый грузовой винт - наличие защитных кожухов на стойке, предот-вращающих попадание грязи, пыли.
Система безопасности двух уровней:
Механический уровень
- несущая и страхующая гайки;
- наличие в приводе червячного редуктора, самотормозящаяся резьба на грузовом винте;
- комплект жестких трубчатых подставок, устанавливаемых под каждую ось автомашины после подъема.
Электрический уровень
Наличие в электросхеме индивидуальной защиты каждого атектродвигателя с помощью реле контроля трехфазного напряжения ЕЛ-13,срабатывающего при: однофазном снижении напряжения, симметричном снижении фазных напряжений, обрыве одной, двух или трех фаз.
Блокировка подъема в случае износа грузовой гайки через аварийный концевой выключатель. Электрические верхние и нижние концевые выключатели с электричес-кой блокировкой при срабатывании одного из них.
Функционирование кнопокуправления только при постоянном нажатии. Управление каждой стойкой по отдельности. Пониженная мощность электродвигателей привода за счет сниженного коэффициента трения в червячном редукторе.
Характеристики
Тип | передвижной, электромеханический |
Количество стоек | 6 |
Грузоподъемность комплекта стоек т.с max | 24 |
Высота подъема над уровнем пола мм, max | 1610 |
Макс/мин. диаметры колеса, мм | 1200-900 |
Скорость подъема не менее м/сек | 0,008 |
Мощность привода суммарная, кВт, не более |
9 |
Габаритные размеры стойки: | |
Длина, мм | 1100 |
Ширина, мм | 1096 |
Высота, мм | 2515 |
Масса подъемника, кг, не более | 2602 |
