Стенд ГАРО передвижной мобильный для легковых автомобилей СТС-4-СП-24
Описание

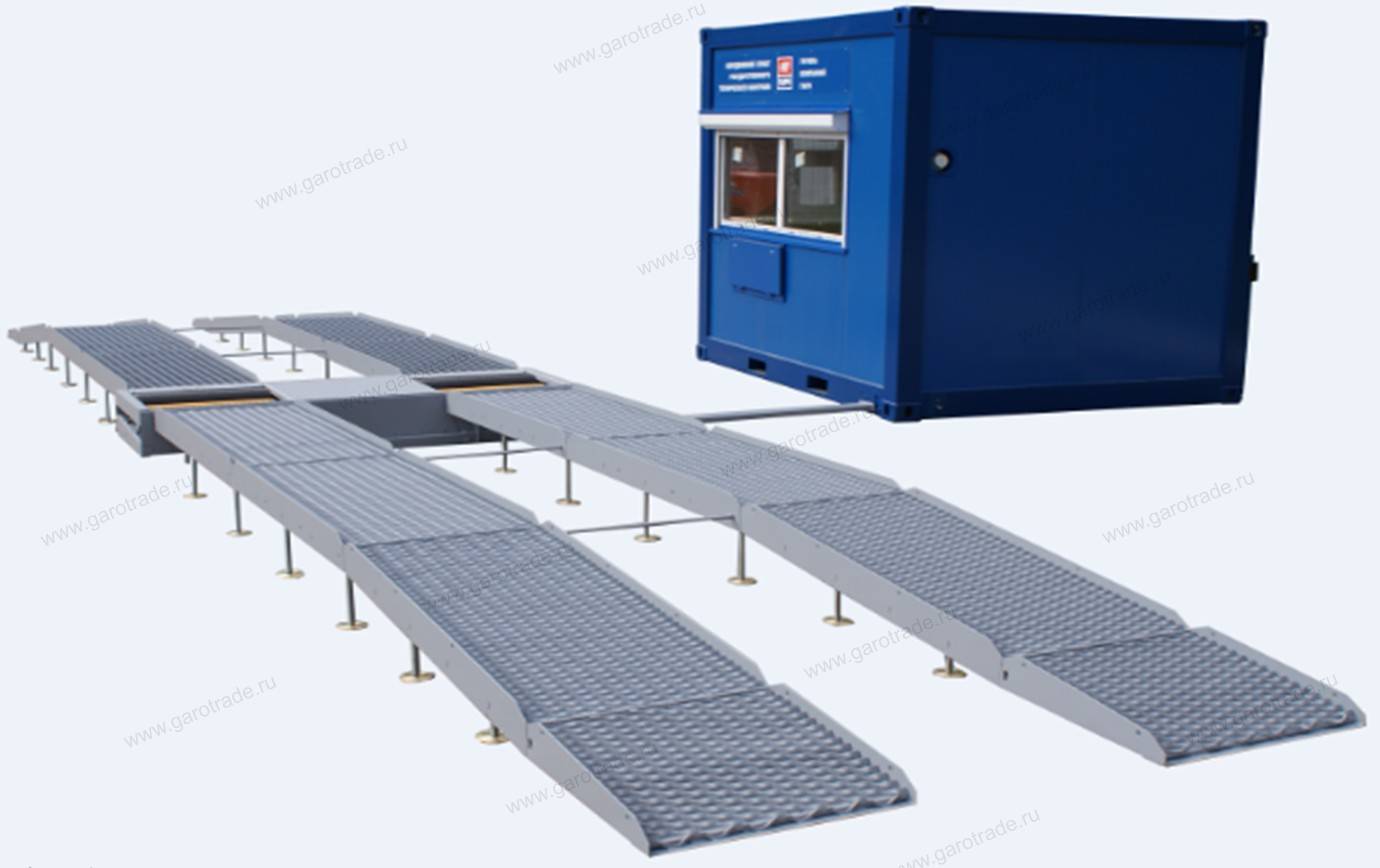

СТС-4-СП-24 Стенд тормозной силовой напольный
Предназначен для контроля эффективности рабочей и стояночной тормозных систем, устойчивости при торможении автомобилей с одной или несколькими ведущими осями (4WD режим) с нагрузкой на ось до 3,5 тонн.
- Может использоваться в составе линии технического инструментального контроля при проведении технического осмотра автомобилей. (При условии доукомплектования соответствующими приборами и программным продуктом ПО ЛТК).
- Присутствует возможность комбинации с манипулятором-погрузчиком для создания передвижного пункта техосмотра.
- Методы проверки полностью соответствуют Техническому регламенту Таможенного Союза ТР ТС 018/2011 «О Безопасности Колесных Транспортных средств» и ГОСТ 33997-2016.
- СТС-4-СП-24 внесён в государственный реестр средств измерений РФ и имеет свидетельство об утверждении типа средств измерений.
Особенности легкового напольного тормозного стенда производства ГАРО:
- Напольная установка блока роликов (опорного устройства) с заездными аппарелями. Обработка результатов измерений на ПК и вывод их на экран монитора и принтер.
- Стенд оборудован обогреваемым помещением (офисом) с комплектом офисной мебели, оргтехники и бытовых приборов
- Режим 4WD позволяет испытывать автомобили с одной или несколькими ведущими осями;
- Усилие на органе управления тормозами замеряется специальным БЕСПРОВОДНЫМ датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Установка фланцевых мотор-редукторов производится консольно. Сборка ролик – мотор-редуктор имеет только 2 опоры на самоцентрирующихся подшипниковых опорах. Данное решение полностью снимает изламывающие нагрузки на валу двигателя по сравнению с трехточечной схемой крепления, что повышает надежность данного узла..
- Металлические ролики с точечной наплавкой для обычных и шипованных шин (ПАТЕНТ RU 61695) обеспечивают исключительную долговечность на износ и нормативный коэффициент сцепления 0,8-0,7 (сух./влаж.).
- Задние ролики расположены выше передних. Данное конструктивное решение существенно снижает силы, стремящиеся «вытолкнуть» автомобиль со стенда в процессе испытаний.
- Надежная система измерений. В конструкции тормозных стендов ГАРО применяются высоконадежные тензометрические датчики отечественного производства. Каждый датчик имеет отдельный паспорт завода изготовителя. Применяемые силовые и весовые датчики проверены тяжелыми условиями эксплуатации.
- Управление тормозным стендом производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу, или с клавиатуры ПК. ПДУ с магнитом для удобства хранения – включен в комплект поставки.
- В базовой комплектации использованы два режима помощи выезда автомобиля со стенда: блокировка роликов или принудительное вращение роликов стенда. По умолчанию используется принудительное вращение. Режим помощи при выезде может быть изменен только сервисным представителем при использовании сервисного ключа.
- Система самодиагностики (заложена в «Сервисной программе ГАРО»).
- На опорном устройстве устанавливаются дополнительные стальные защитные пластины от износа рамы опорного устройства шипованными шинами.
- Порошковая окраска опорного устройства надежно защищает от коррозии и надолго сохраняет эстетичный внешний вид.
Импортные комплектующие напольного тормозного стенда ГАРО.
- В конструкции тормозных стендов ГАРО применяются высоконадежные мотор-редукторы Итальянского производства.
- Немецкие датчики наличия автомобиля на стенде и следящего ролика.
- Подшипниковые опоры производства фирмы INA, Германия.
Характеристики
Назначение |
Техосмотр / СТО / АПТ |
По типу автомобилей |
Для легковых |
Максимальная нагрузка на ось |
3500 |
Диапазон измерений тормозной силы (на одном колесе), кН |
0 - 10 |
Диапазон измерений силы на органе управления тормозной системы, Н |
0 - 1000 |
Диапазон измерений массы приходящейся на ось, кг |
0 - 3500 |
Диапазон измерений давления сжатого воздуха, МПа (бар) |
Не предусмотрено |
Диапазон измерений усилия вталкивания сцепного устройства, Н |
0 - 3700 нагружатель ТСУ - ОПЦИЯ |
Количество скоростей испытаний |
1 |
Начальная скорость торможения, имитируемая на стенде, км/ч |
4,4 |
Диаметр роликов, мм |
220 |
Длина роликов, мм |
700 |
Ширина колеи, мм |
800 - 2200 |
Диапазон диаметра колес автомобиля, мм |
520 - 790 |
Потребляемая мощность не более, кВт |
8 |
Максимальная кратковременная мощность не более, кВт |
20 |
|
Электропитание, В |
380 |
Габаритные размеры опорного устройства |
700 х 2332 х 300* БЕЗ аппарелей |
Масса опорного устройства, кг |
450 |
Габаритные размеры силового шкафа |
600 х 210 х 1000 |
Масса силового шкафа, кг |
31 |
Опции
Исполнение блока роликов |
Моноблок |
Тип установки |
Напольный |
Тип роликов |
Стальные с точечной наплавкой |
Возвышение задних роликов |
Да |
Режим 4WD |
Да |
Режим помощи при выезде |
Да (2 режима) |
Система самодиагностики |
Да |
Работа с датчиком давления в пневмосистеме тормозов |
Нет |
Работа с нагружателем сцепного устройства прицепов |
Да |
Работа с тестером увода |
Нет |
Прочее |
Полностью соответствует законодательству в сфере техосмотра. Нагрузка на ось при проезде - до 4000 кг. Полноразмерные аппарели. Офис мебелирован. |
Комплектация
Блок роликов |
Да |
Силовой шкаф |
Да |
ПО тормозного стенда |
Да |
Весовые датчики |
Да |
Рама фундаментная |
Да (рама для напольной установки) |
Педаметр |
Да |
ПДУ |
Да |
Упор колесный |
Опция |
Мостики переездные |
Опция |
Рукоятка для ручного тормоза |
Да |
Крышки блока роликов |
Опция |
Тестер увода |
Нет |
Рама фундаментная тестера увода |
Нет |
Тестер подвески |
Нет |
Рама фундаментная тестера подвески |
Нет |
Коммуникационная стойка для ПК |
Опция |
Датчик давления в пневмосистеме |
Нет |
Дополнительные защитные пластины |
Да |
Опции
Комплект поставки мобильного тормозного стенда CТС-4-СП-24:
Наименование | Кол-во (шт) |
Офис |
1 |
Шкаф силовой |
1 |
Шкаф распределительный |
1 |
Кресло |
1 |
Огнетушитель |
1 |
Аптечка |
1 |
Устройство опорное |
1 |
Эстакада |
1 |
Датчик усилия на органе управления ТС (педаметр) |
1 |
Комплект дистанционного управления |
1 |
Модуль 4WD |
1 |
Система взвешивания |
1 |
Упоры колесные |
2 |
Мостки переездные |
2 |
Комплект ПО СТС |
1 |
Комплект эксплуатационных документов |
1 |
Комплект инструмента для поверки |
По дополнительному заказу |
Комплект ПК |
По дополнительному заказу |
С этим товаром покупают
Газоанализаторы автомобильные и дымомеры
Линии технического контроля (ЛТК)

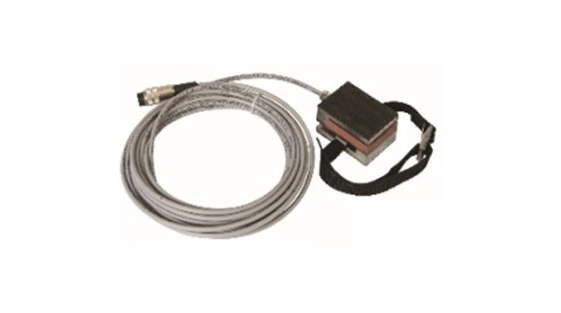

Опции и аксессуары для тормозных стендов
