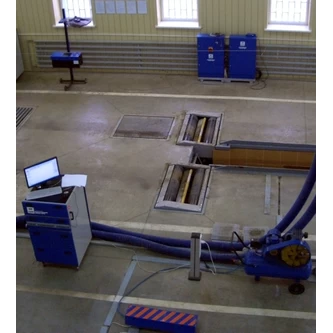

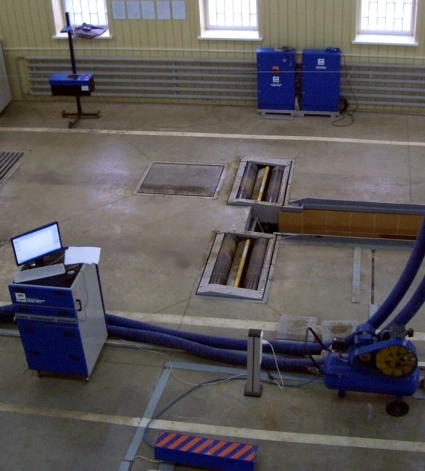

Стенд ГАРО тормозной стационарный СТС-10У-СП-11П
Описание

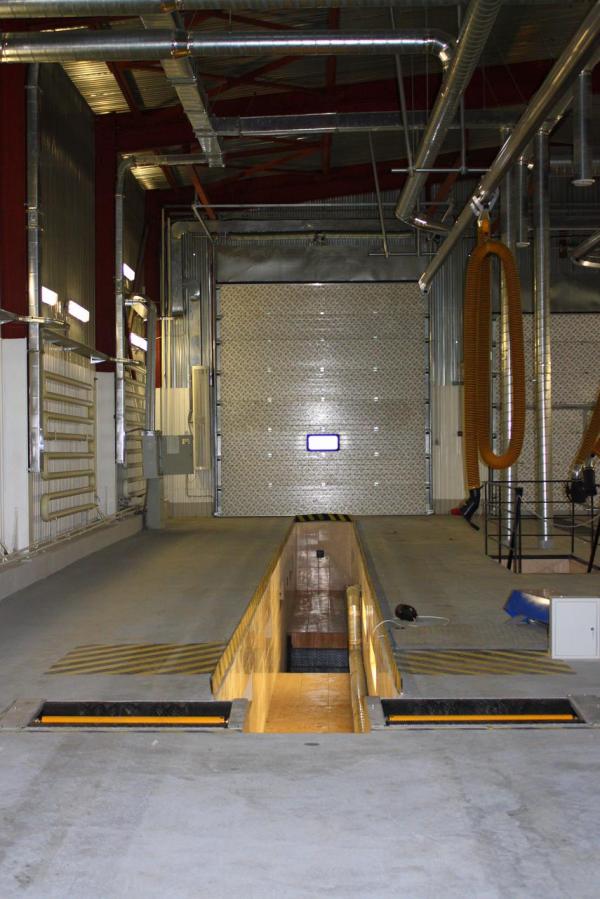

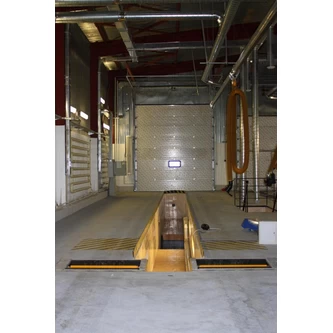

- Установка блока роликов на яму и вровень с полом
- Автоматический режим измерения
- 2 скорости измерения
- Динамическое взвешивание
- Диагностирование полноприводных автомобилей
- Измерение: времени срабатывания тормозной системы; удельной тормозной силы; коэффициента неравномерности тормозных сил колес одной оси; эллипсности тормозных барабанов колес; относительной разности тормозных сил колес оси; силы сопротивления незаторможенных колес; система самодиагностики
- Программное обеспечение
- Пульт ДУ
- Управление процессом измерения с ПК или ПДУ
- Передача результатов диагностирования на ПК
- Распечатка результатов диагностирования
- Возможность доукомплектования до линии технического контроля
- Стенд позволяет производить определение расчетных параметров по ДСТУ 3649-97 (Украина), СТБ 1641-2006 (Республика Беларусь), ГОСТ 25478-91 или по ГОСТ Р 51709-2001
- Обучение
- Гарантия 1 год
Характеристики
Легковые а/м | Грузовые а/м | |
Начальная скорость торможения, имитируемая на стенде, км/ч для легковых/грузовых автомобилей | 4,4 | 2,2 |
Измеритель тормозной силы (на одном колесе), Кн | 1-6 | 3-30 |
Измеритель силы, создаваемой на органе управления тормозной системы, Н | 100-1000 | 100-1000 |
Диапазон измерения массы, кг | 100-10000 | 500-5000 |
Питание от трехфазной сети переменного тока, В/Гц | 380/50 | 380/50 |
Максимальная мощность при измерении тормозной силы в течение 10 с, кВт не более | 45 | 45 |
Диапазон измерения давления воздуха в пневмоприводе, МПа | 0,2-1 | |
Габаритные размеры, мм - устройство опорное - стойка управления - шкаф силовой - шкаф приборный |
1235х700х602 625х665х1130 600х210х1000 600х210х1000 |
|
Масса общая, кг | 600 |

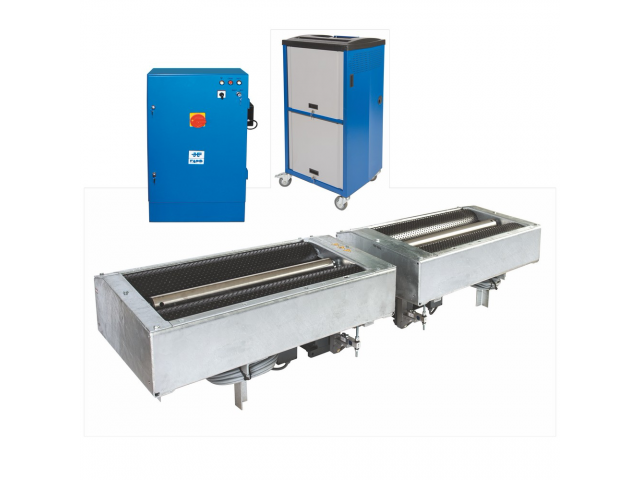

Комплектация
Устройство опорное | 1 |
Шкаф силовой | 1 |
Устройство взвешивания | 1 |
электронный датчик давления в пневмосистеме | 1 |
Стойка управления | 1 |
Комплект ПК* | 1 |
Рама фундаментная | 1 |
Комплект инструмента для поверки стенда* | 1 |
Переездные мостики | 2 |
Упоры колесные | 2 |
Комплект ДУ | 1 |
Датчик усилия на органе управления ТС | 1 |
* - поставляется по заказу потребителя (за доплату).
СЕРВИСНАЯ ПРОГРАММА ГАРО
Сервисная программа ГАРО» предназначена для проведения настройки, поверки и тарировки стендов тормозных и ряда дополнительных опций к ним. Функции сервисной программы:
- проверка работоспособности всего стенда и отдельных датчиков
- тарировка датчиков
- задание режимов работы стенда
- изменение конфигурации стенда и дополнительных опций
- сохранение/восстановление настроек стенд
Система управления стенда имеет возможность самодиагностирования. При возникновении нештатной ситуации система управления переходит в состояние «Ошибка» и код ошибки отображается на табло системы управления в сервисной программе. По данному коду возможно определить характер возникшей неисправности.
