Стенд ГАРО универсальный до 10 тонн СТС-10У-СП-11

Модель: СТС-10У-СП-11П
Производитель: ГАРО
СТС-10У-СП-11. Стационарный роликовый универсальный стенд тормозной системы для легковых и грузовых автомобилей с нагрузкой на ось до 10 000 кг.
Цена: по запросу

Описание

Стенд тормозной силовой СТС-10У-СП-11 предназначен для контроля эффективности рабочей и стояночной тормозных систем и устойчивости при торможении АТС с нагрузкой на ось до 10 тонн. Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» и ГОСТ Р 51709-2001.

Тормозной стенд обладает следующими особенностями:

  • Модульное построение, возможность наращивания до линии технического контроля;
  • Долговечные ролики с точечной наплавкой для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
  • Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
  • Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
  • Наличие электронного датчика замера давления в пневмоприводе, в комплекте поставки универсальных тормозных стендов, позволяет производить контроль предельно допустимого падения давления воздуха в пневмогидравлическом тормозном приводе АТС.
  • Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.

Характеристики

Технические характеристики:

1 Максимальная нагрузка на ось, кг 100 -10 000
2 Диапазон измерений тормозной силы (на одном колесе), кН 0 - 30
3 Диапазон измерений силы на органе управления тормозной системы, Н 0 - 1000
4 Начальная скорость торможения, имитируемая на стенде, км/ч 4,4/2,2
5 Диаметр колес автомобиля, мм 520 - 1300
6 Ширина колеи, мм 800 / 2800
7 Электропитание, В 380
8 Потребляемая мощность электрооборудования, кВт 15
9 Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт 45
10 Габаритные размеры опорного устройства левое (правое) 1235х700х602
11 Диаметр роликов, мм 204
12 Длина роликов, мм 1000
13 Масса опорного устройства, кг 1060

Комплектация

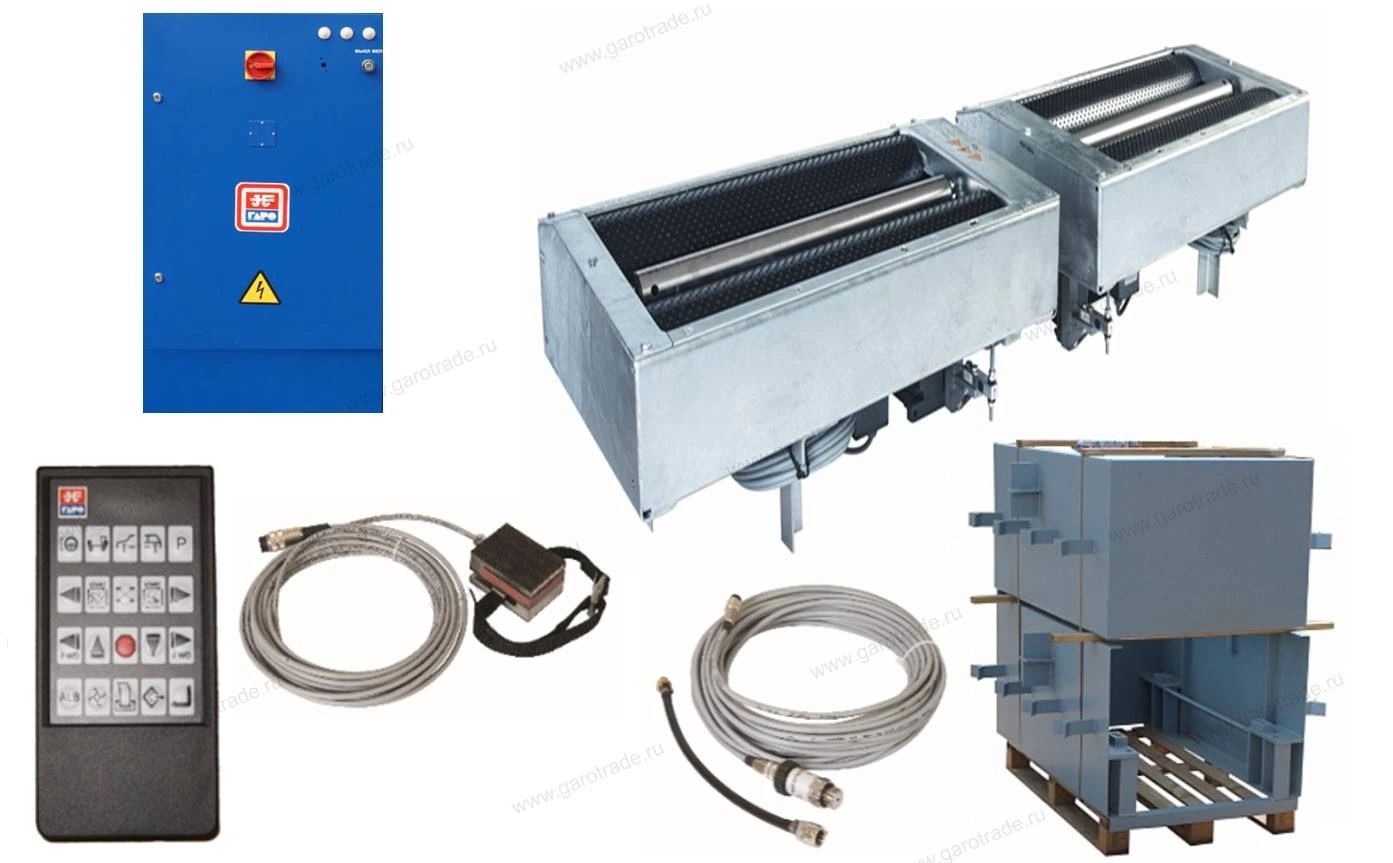

Комплект поставки:

Наименование Кол-во (шт)
Шкаф силовой 1
Блок опорных устройств (левое, правое) 2
Датчик усилия на органе управления ТС (педаметр) 1
Комплект дистанционного управления 1
Электронный датчик давления в пневмоприводе 1
Модуль 4WD 1
Система взвешивания 1
Рама фундаментная (левая, правая) 2
Упоры колесные 2
Мостки переездные 2
Комплект ПО СТС 1
Комплект эксплуатационных документов 1
Стойка приборная СП-6 По дополнительному заказу
Комплект инструмента для поверки По дополнительному заказу
Комплект ПК По дополнительному заказу

Транспортировочные характеристики:

Грузовое местоМасса, кг бруттоГабаритные размеры, смСостав грузового места
№ 1 67 129 х 69 х 39 Шкаф силовой
№ 2 1167 155х135х83 Устройства опорные, комплект инструмента и принадлежностей
№ 3 303 135х115х140 Рама фундаментная СТН1.00.20.090

СЕРВИСНАЯ ПРОГРАММА ГАРО



«Сервисная программа ГАРО» предназначена для проведения настройки, поверки и тарировки стендов тормозных и ряда дополнительных опций к ним.Функции сервисной программы:

  • проверка работоспособности всего стенда и отдельных датчиков
  • тарировка датчиков
  • задание режимов работы стенда
  • изменение конфигурации стенда и дополнительных опций
  • сохранение/восстановление настроек стенда

Система управления стенда имеет возможность самодиагностирования. При возникновении нештатной ситуации система управления переходит в состояние «Ошибка» и код ошибки отображается на табло системы управления в сервисной программе. По данному коду возможно определить характер возникшей неисправности.
