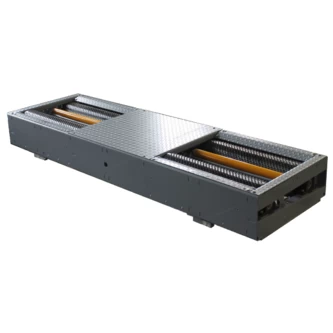

Стенд ГАРО тормозной стационарный СТС-4-СП-11
Описание
СТС-4-СП-11 Стенд тормозной силовой
(Полный комплект)
Техническое описание тормозного стенда:
Предназначен для контроля эффективности рабочей и стояночной тормозных систем, устойчивости при торможении автомобилей с нагрузкой на ось до 3,5 тонн.
- Может использоваться в составе линии прямой приемки автомобилей на станциях технического обслуживания и автотранспортных предприятиях.
- При условии доукомплектования соответствующими приборами и программным продуктом ПО ЛТК - может использоваться в составе линии технического контроля при проведении технического осмотра автомобилей.).
Методы проверки полностью соответствуют техническому регламенту Таможенного Союза ТР ТС 018/2011 «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ», ГОСТ 33997-2016.
СТС-4-СП-11 внесён в государственный реестр средств измерений РФ и имеет свидетельство об утверждении типа средств измерений за № 45615.

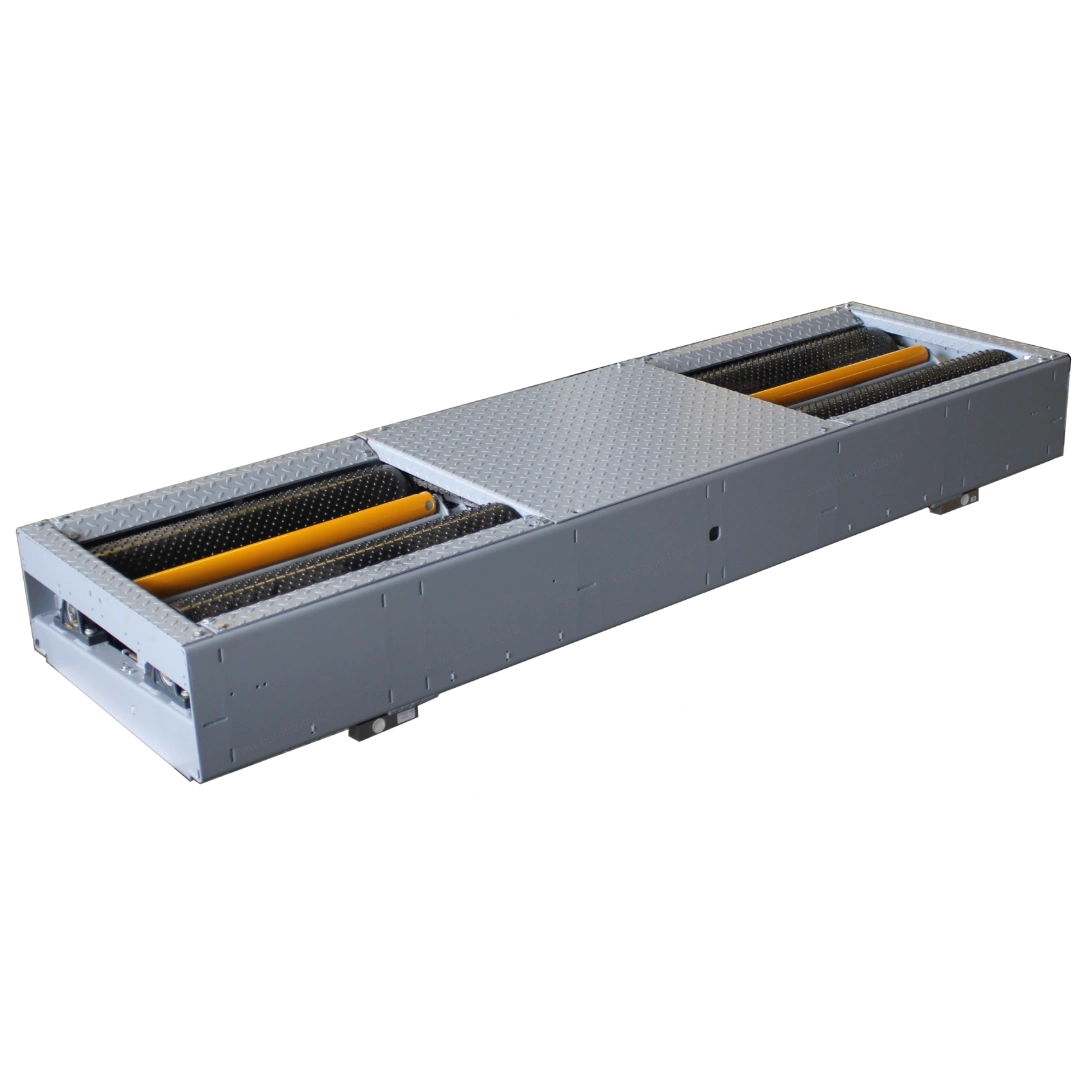

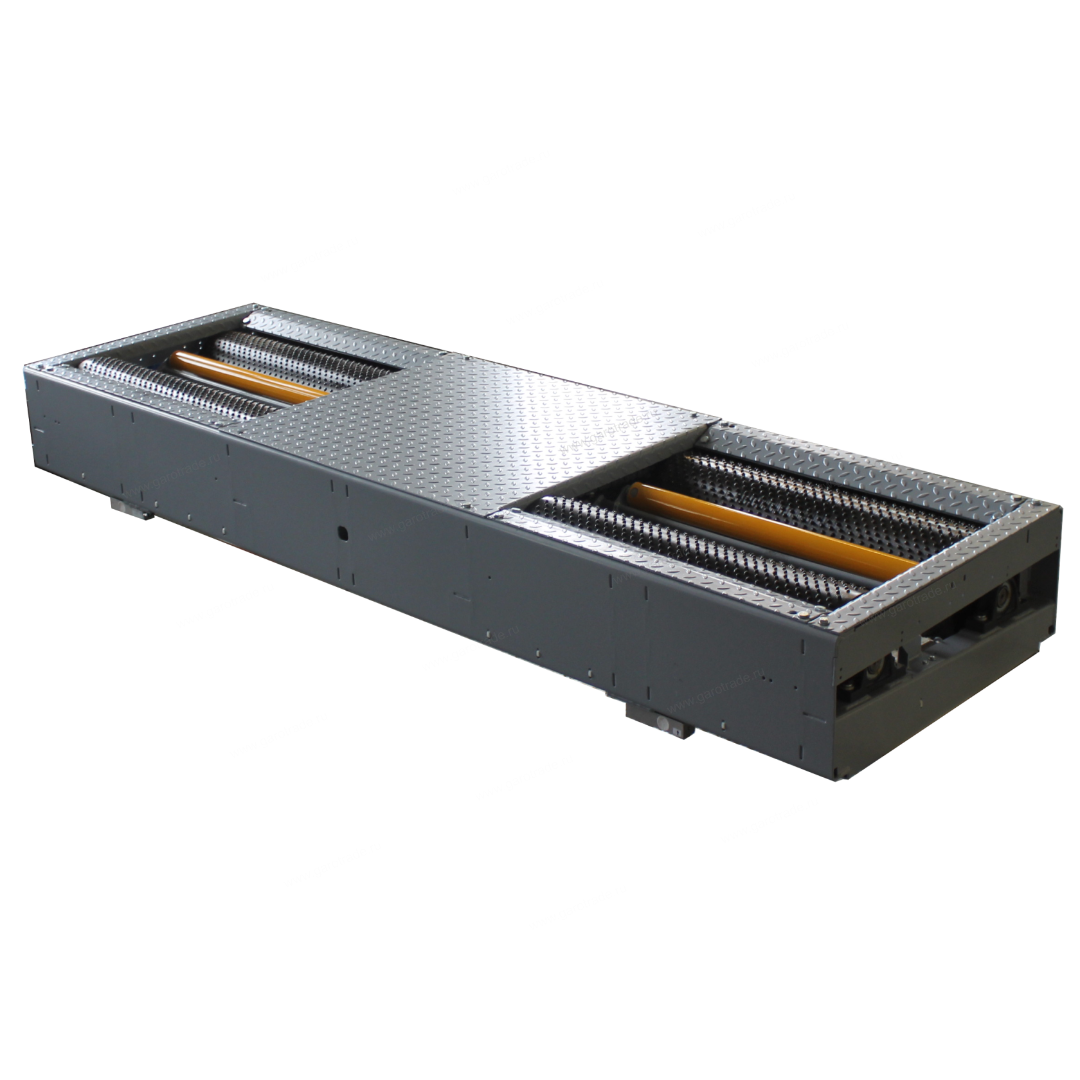

Особенности роликового тормозного стенда:

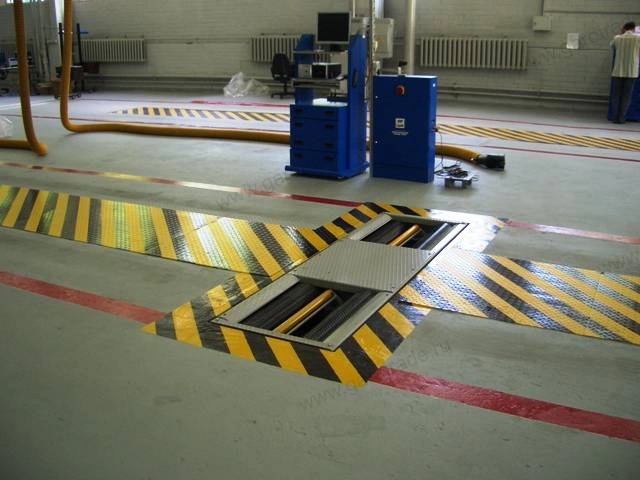

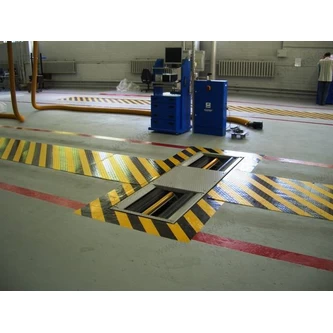

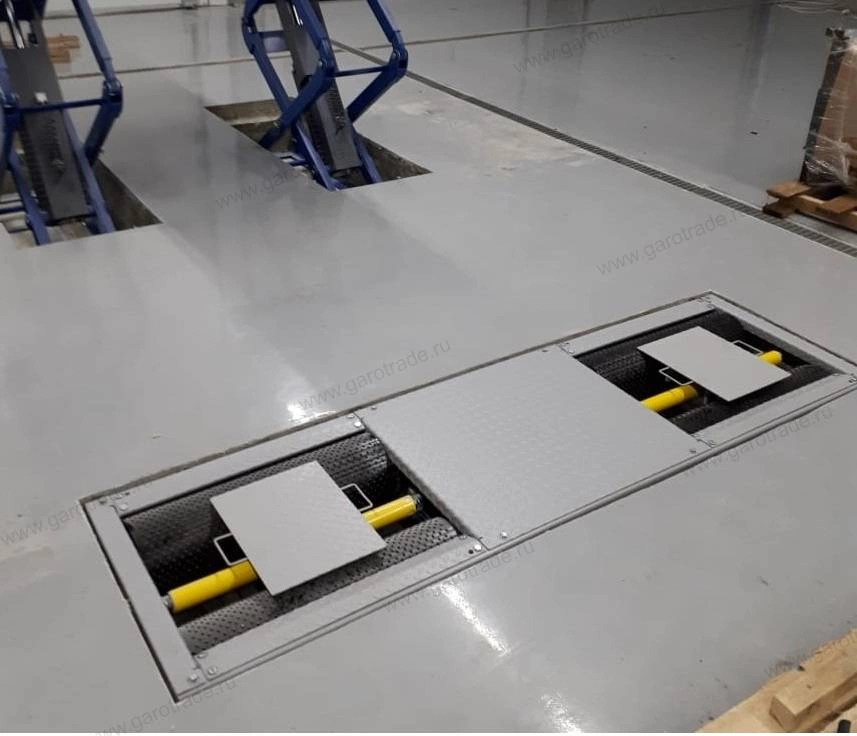

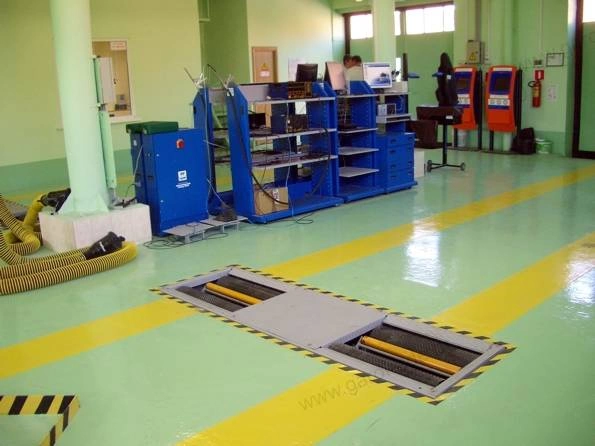

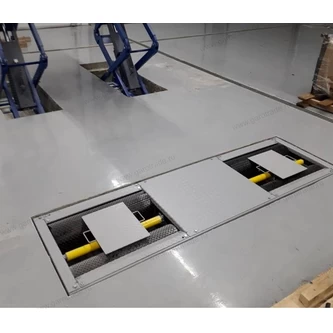

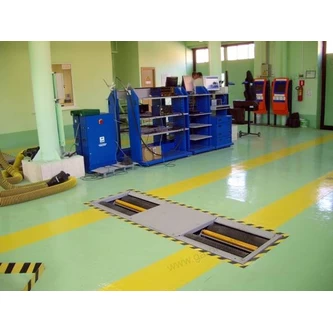

- Установка блока роликов в уровень с полом. Обработка результатов измерений на ПК и вывод их на экран монитора и принтер.
- Управление тормозным стендом производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу, или с клавиатуры ПК. ПДУ поставляется с магнитным креплением для удобства хранения.
- Режим 4WD позволяет испытывать автомобили с несколькими ведущими осями.
- Усилие на органе управления тормозами измеряется специальным беспроводным датчиком силы, и передается по радиоканалу на ПК стенда.
- Надежная система измерений. В конструкции тормозных стендов ГАРО применяются высоконадежные тензометрические датчики отечественного производства. Каждый датчик имеет отдельный паспорт завода изготовителя. Применяемые силовые и весовые (опция) датчики проверены тяжелыми условиями эксплуатации.
- В базовой комплектации использованы два режима помощи выезда автомобиля со стенда: блокировка роликов или принудительное вращение роликов стенда. По умолчанию используется вращение. Режим помощи при выезде может быть изменен только сервисным представителем при использовании сервисного ключа.
- Система самодиагностики (заложена в «Сервисной программе ГАРО»).
- Переездные мостики, поставляемые в комплекте, позволяют закрыть ролики стенда, что обеспечивает удобный проезд и маневрирование автомобилей на территории станции.
Импортные комплектующие тормозного стенда ГАРО:

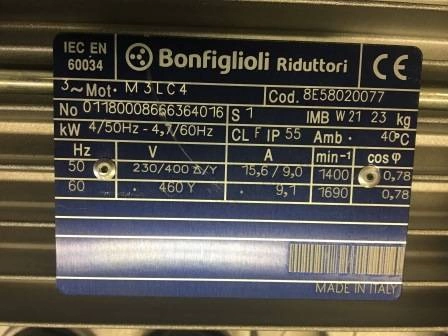

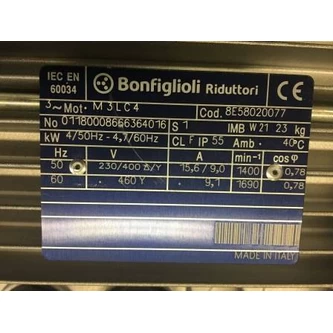

- В конструкции СТС-4 применяются высоконадежные мотор-редукторы Итальянского производства;
- Немецкие датчики наличия автомобиля на стенде и следящего ролика.

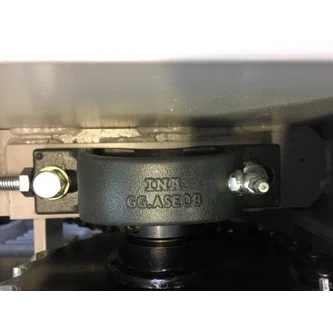

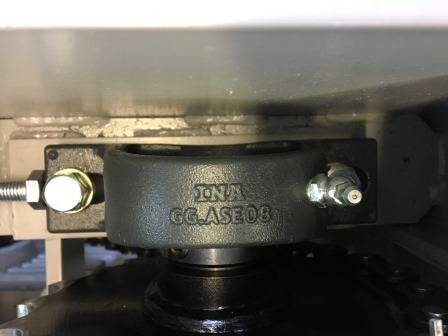

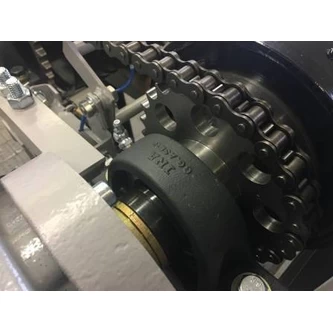

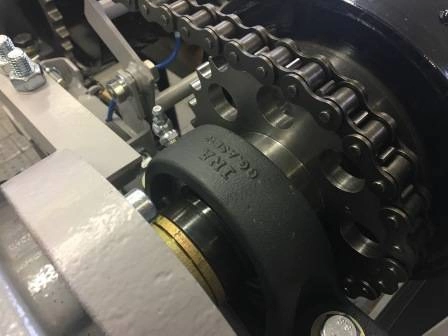

- Подшипниковые опоры производства фирмы INA, Германия.
Конструктивные решения тормозного стенда СТС:

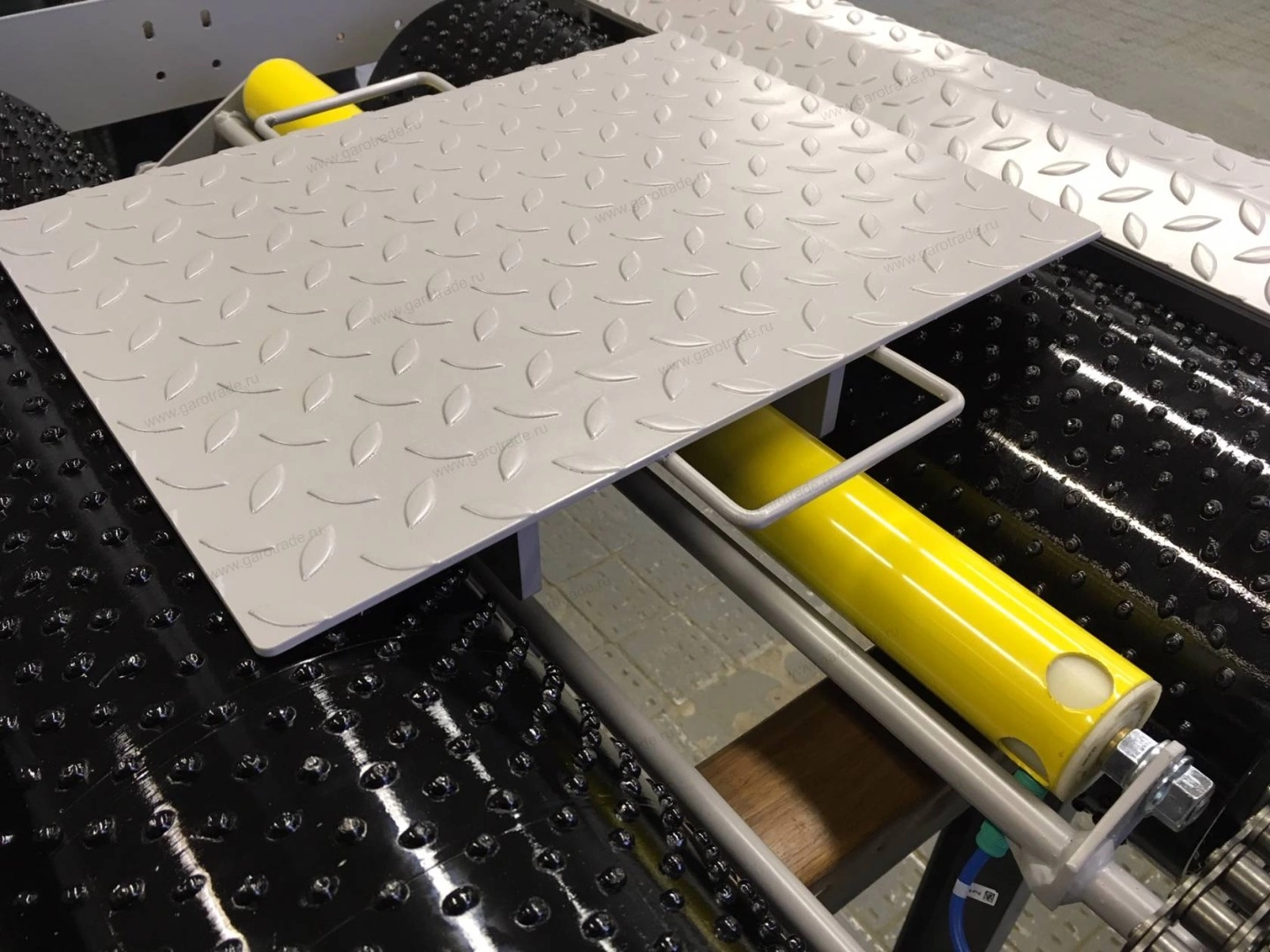

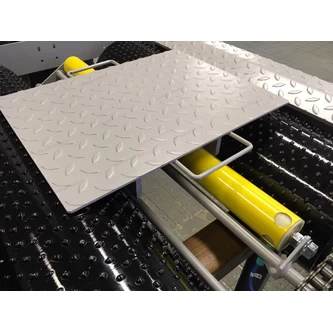

- Металлические ролики с точечной наплавкой для обычных и шипованных шин (ПАТЕНТ RU 61695) обеспечивают исключительную долговечность на износ и нормативный коэффициент сцепления 0,8-0,7 (сух./влаж.).
- На опорном устройстве устанавливаются дополнительные стальные защитные пластины от износа рамы опорного устройства шипованными шинами.
- Задние ролики расположены выше передних. Данное конструктивное решение существенно снижает силы, стремящиеся «вытолкнуть» автомобиль со стенда в процессе испытаний.
- Установка фланцевых мотор-редукторов производится консольно. Сборка ролик – мотор-редуктор имеет только 2 опоры на самоцентрирующихся подшипниковых опорах. Данное решение полностью снимает изламывающие нагрузки на валу двигателя по сравнению с трехточечной схемой крепления, что повышает надежность данного узла.
- Порошковая окраска опорного устройства надежно защищает от коррозии и надолго сохраняет эстетичный внешний вид.
Характеристики
Назначение | Техосмотр / СТО / АПТ |
По типу автомобилей | Для легковых |
Максимальная нагрузка на ось | 3500 |
Диапазон измерений тормозной силы (на одном колесе), кН | 0 - 10 |
Диапазон измерений силы на органе управления тормозной системы, Н | 0 - 1000 |
Диапазон измерений массы приходящейся на ось, кг | 0 - 3500 |
Диапазон измерений давления сжатого воздуха, МПа (бар) | Не предусмотрено |
Диапазон измерений усилия вталкивания сцепного устройства, Н | 0 - 3700 нагружатель ТСУ - ОПЦИЯ |
Количество скоростей испытаний | 1 |
Начальная скорость торможения, имитируемая на стенде, км/ч | 4,4 |
Диаметр роликов, мм | 220 |
Длина роликов, мм | 700 |
Ширина колеи, мм | 800 - 2200 |
Диапазон диаметра колес автомобиля, мм | 520 - 790 |
Потребляемая мощность не более, кВт | 8 |
Максимальная кратковременная мощность не более, кВт | 20 |
Электропитание, В | 380 |
Габаритные размеры опорного устройства | 700 х 2332 х 300 |
Масса опорного устройства, кг | 450 |
Габаритные размеры силового шкафа | 600 х 210 х 1000 |
Масса силового шкафа, кг | 31 |
Опции
Конструктивные и функциональные особенности | |
Исполнение блока роликов | Моноблок |
Тип установки | Стационарный заглубляемый |
Тип роликов | Стальные с точечной наплавкой |
Возвышение задних роликов | Да |
Режим 4WD | Да |
Режим помощи при выезде | Да (2 режима) |
Система самодиагностики | Да |
Работа с датчиком давления в пневмосистеме тормозов | Нет |
Работа с нагружателем сцепного устройства прицепов | Да |
Работа с тестером увода | Да |
Прочее | Полностью соответствует законодательству в сфере техосмотра. Нагрузка на ось при проезде - до 4000 кг. Первичная метрологическая поверка |

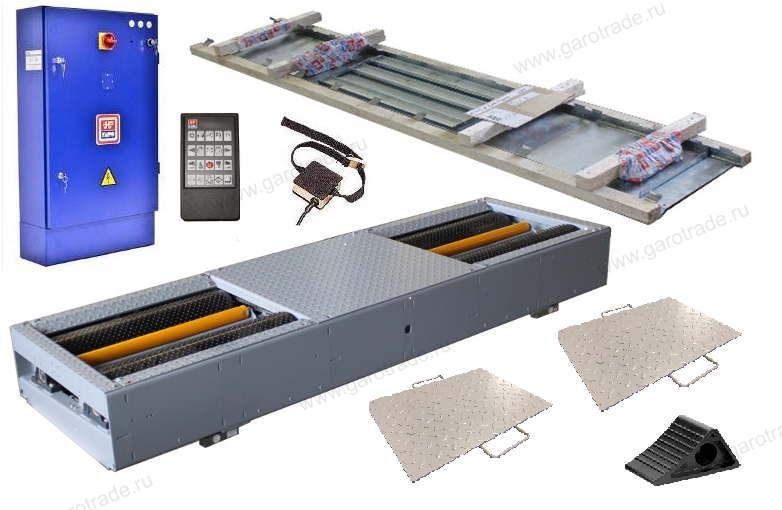

Комплектация
Комплект поставки стандарт | |
Блок роликов | Да |
Силовой шкаф | Да |
ПО тормозного стенда | Да |
Весовые датчики | Да |
Рама фундаментная | Да |
Педаметр | Да |
ПДУ | Да |
Упор колесный | Да |
Мостики переездные | Да |
Рукоятка для ручного тормоза | Да |
Крышки блока роликов | Опция |
Тестер увода | Опция |
Рама фундаментная тестера увода | Опция |
Тестер подвески | Опция |
Рама фундаментная тестера подвески | Опция |
Коммуникационная стойка для ПК | Опция |
Датчик давления в пневмосистеме | Нет |
Дополнительные защитные пластины | Да |
Опции
Комплект поставки:
№ |
Артикул |
Наименование |
Кол-во |
Ед. изм. |
1 |
СТН2К.02.00.000 |

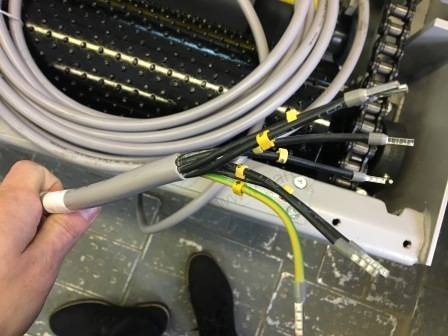

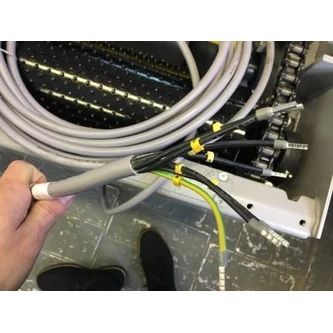

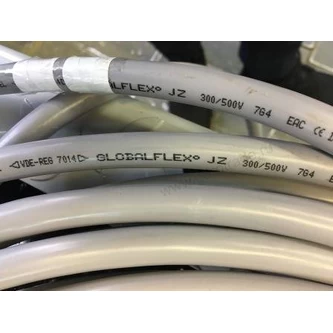

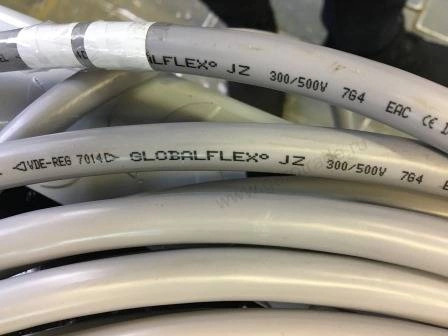

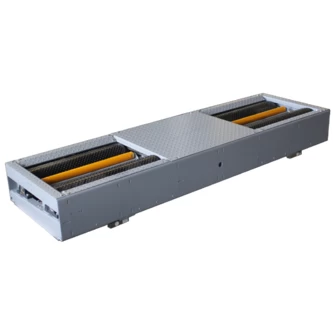

СТС-4-СП-11 – Опорное устройство с комплектом силовых и коммуникационных кабелей. Устройство взвешивания нагрузки на ось. |
1 |
К-т |
2 |
СТС4.11.02.00.000-02 |

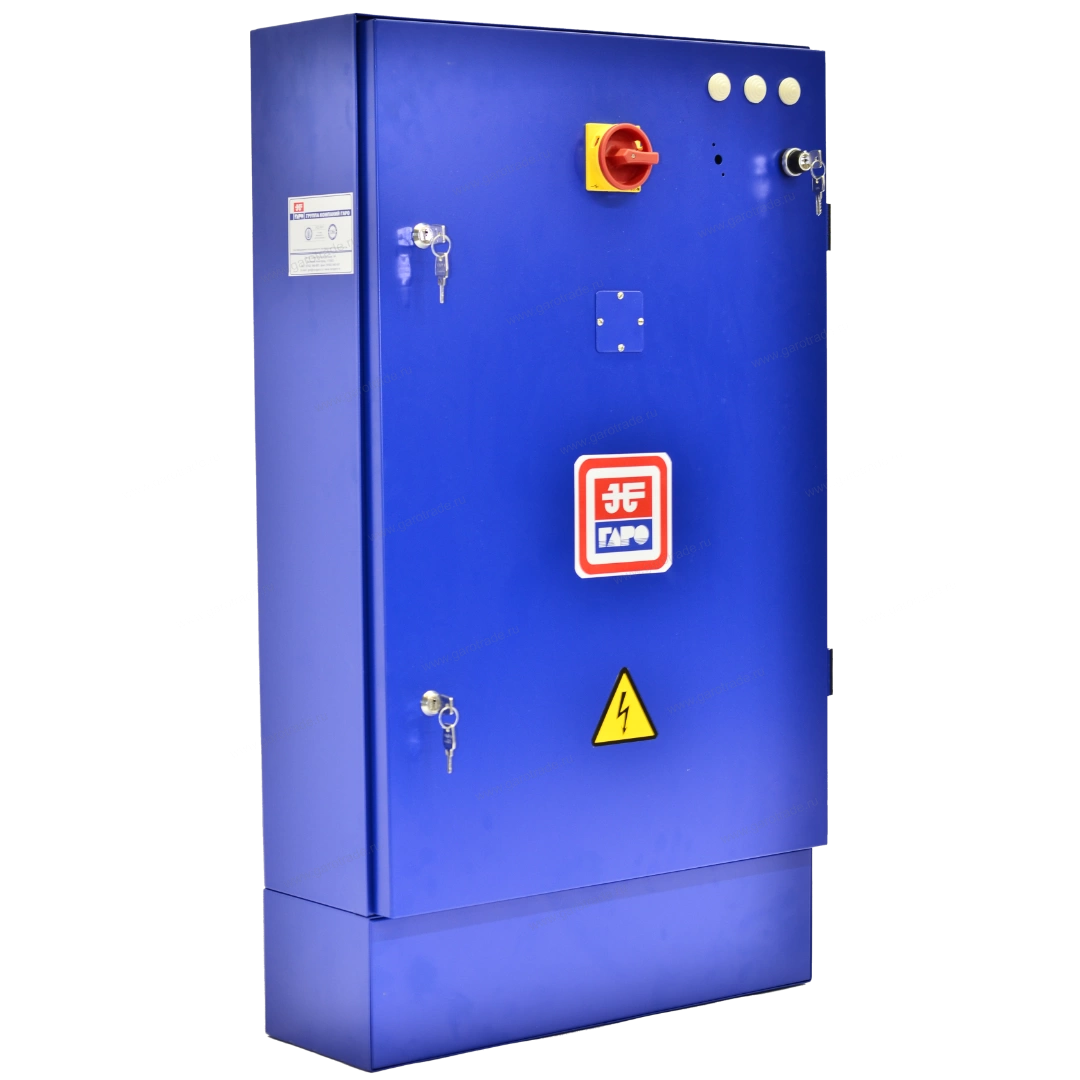

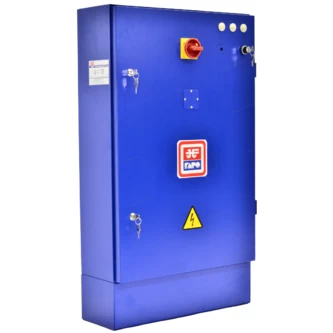

Шкаф силовой |
1 |
Шт |
3 |
СТС4.10.00.60.100 |
Датчик усилия на органе управления ТС |
1 |
Шт |
4 |
СТС4.10.00.40.100 |
Пульт дистанционного управления |
1 |
Шт |
5 |
СТН2А.00.20.100 |
Рама фундаментная тормозного стенда (горячекатаный оцинкованный лист) |
1 |
К-т |
6 |
Комплект ПО СТС и документации |
1 |
К-т |
|
7 |
Комплект инструмента и принадлежностей |
1 |
К-т |
СТС-4-СП-11 ГАРО Арт. 612-64 Отгрузочные характеристики*:
№ |
Место/ Наименование |
Размеры, м |
Объём, м3 |
Масса |
Тип упаковки |
1 |
Устройство опорное. (Мостики переездные, если включены в стоимость) |
2,38 х 0,75 х 0,37 |
0,66 |
493 |
На брусках + полиэтилен |
2 |
Шкаф силовой. Комплект инструмента и принадлежностей |
1,29 х 0,39 х 0,70 |
0,35 |
63 |
ящ. ДВП |
3 |
Комплект монтажных частей. |
0,46 х 0,46 х 0,39 |
0,1 |
20 |
ящ. ДВП |
4 |
Рама фундаментная СТН2А.00.20.100 |
1,06 х 0,53 х 0,55 |
0,31 |
61 |
обрешетка |
*ориентировочно
