Стенд ГАРО тормозной стационарный СТС-4-СП-12П
Модель:
СТС-4-СП-12П
Производитель: ГАРО

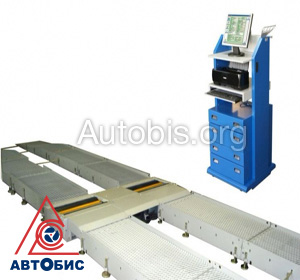

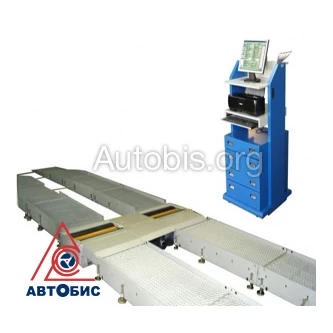

Диагностическая линия для легковых автомобилей в составе: Тормозной стенд, тестер подвески, тестер увода, ПДУ, педаметр, фундаментные рамы.
Цена: по запросу
Бесплатная доставка по Минску, Жлобину, Мозырю, Бресту, Гродно, Березе, Гомелю или
при
заказе от 10 000 BYN
Перечисление безналичных средств по расчетному счету поставщика
Оплата через ЕРИП, Оплата банковским переводом
Возможно приобретение оборудования с привлечением лизинговых компаний.
Осуществляем монтаж, пусконаладочные работы, поддержание гарантийного и
послегарантийного обслуживания.
Гарантия в соответствии с паспортом изделия.
Описание
Стенд тормозной силовой с тестерами СТС-4-СП-12П
Техническое описание
Предназначен для контроля эффективности рабочей и стояночной тормозных систем, устойчивости при торможении, отклонения от прямолинейного движения а также остаточной работоспособности подвески автомобилей с нагрузкой на ось до 3,5 тонн.
- Может использоваться в составе линии прямой приемки автомобилей как на авторизованных, так и мультибрендовых независимых СТО.
- Может использоваться в составе линии технического контроля при проведении технического осмотра автомобилей. (При условии доукомплектования соответствующими приборами и программным продуктом ПО ЛТК).
- Методы проверки полностью соответствуют техническому регламенту Таможенного Союза ТР ТС 018/2011 «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ», ГОСТ 33997-2016.
- СТС-4-СП-12П внесён в государственный реестр средств измерений РФ и имеет свидетельство об утверждении типа средств измерений за № 45615.
Особенности линии приемки производства ГАРО

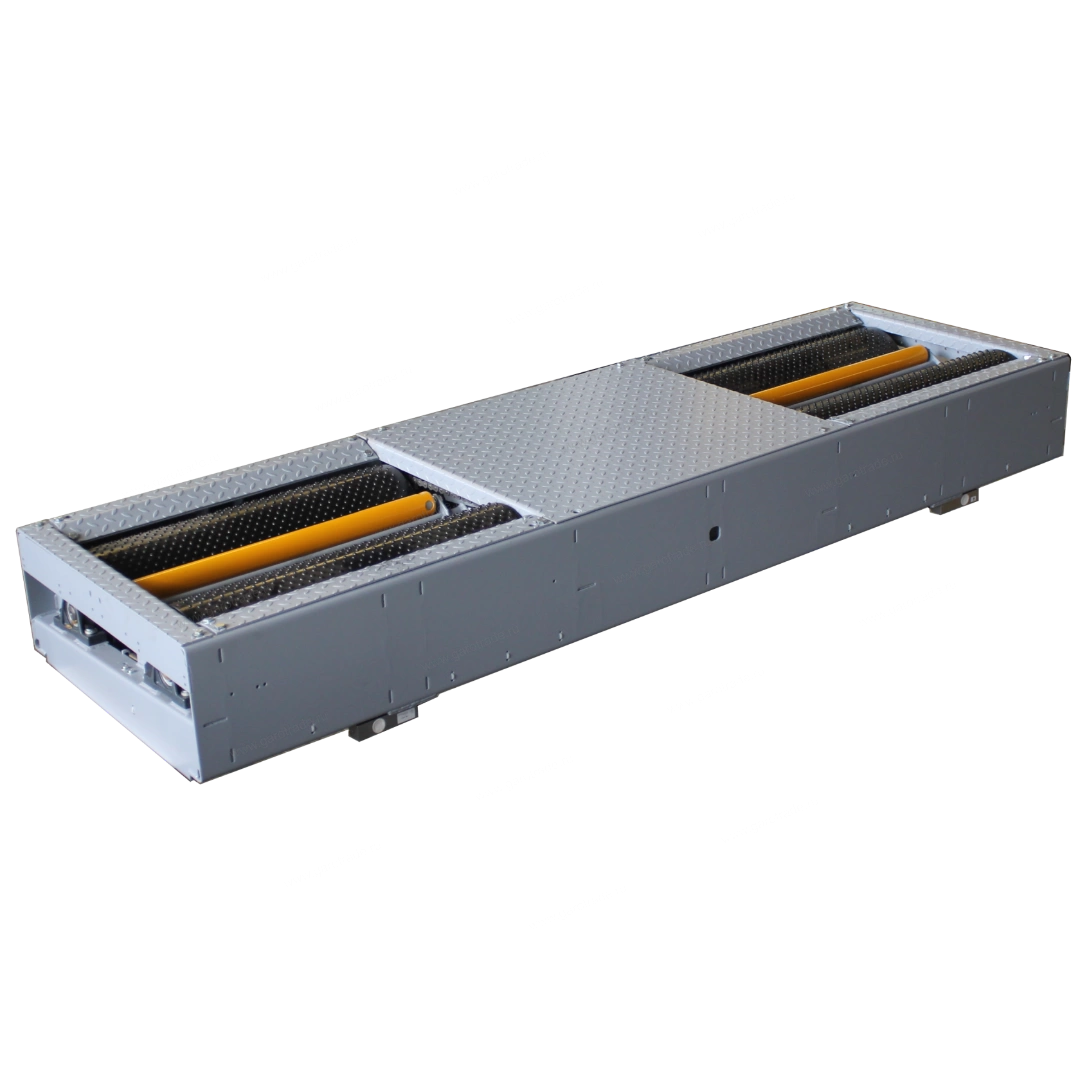

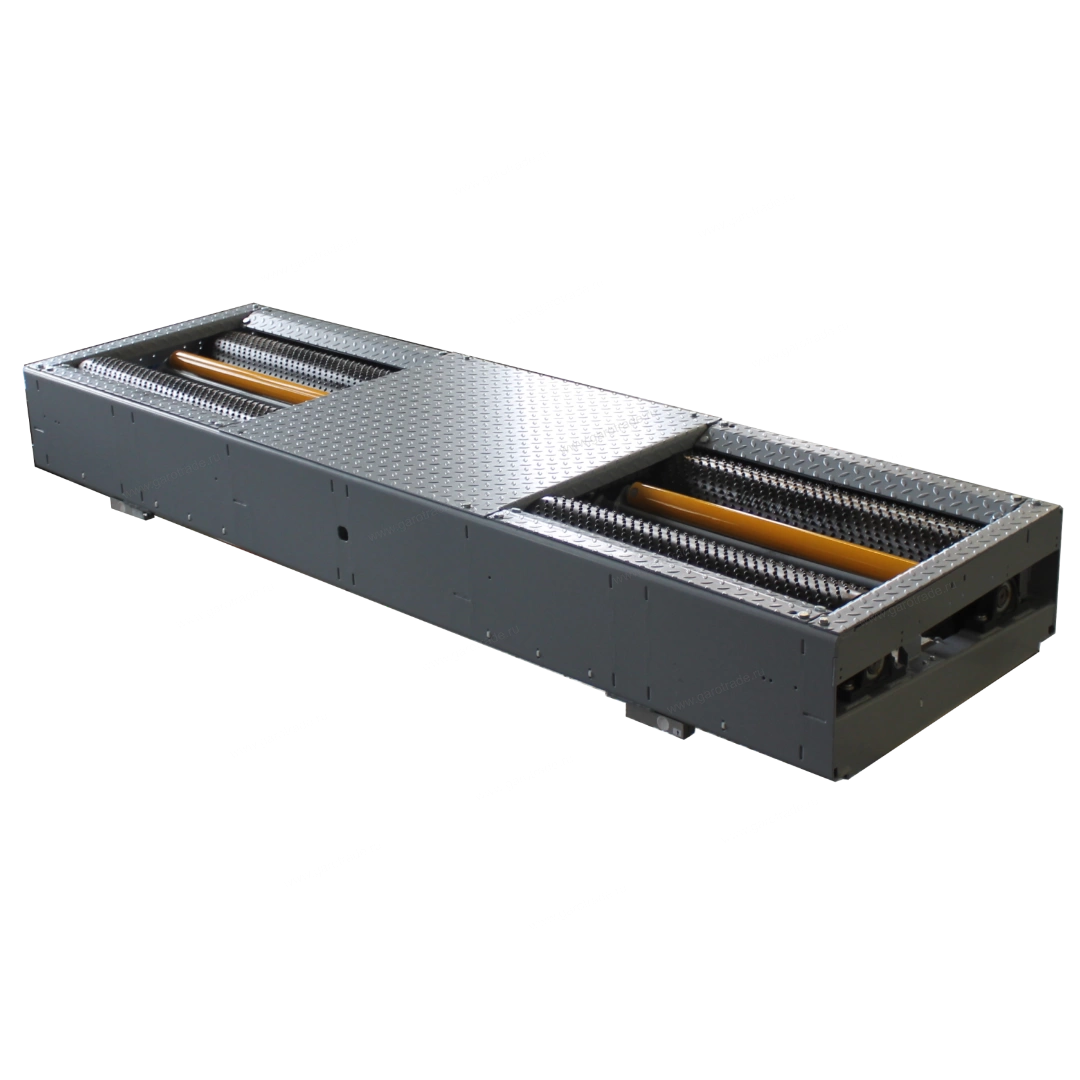

Тормозной стенд

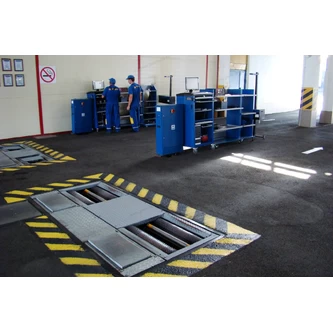

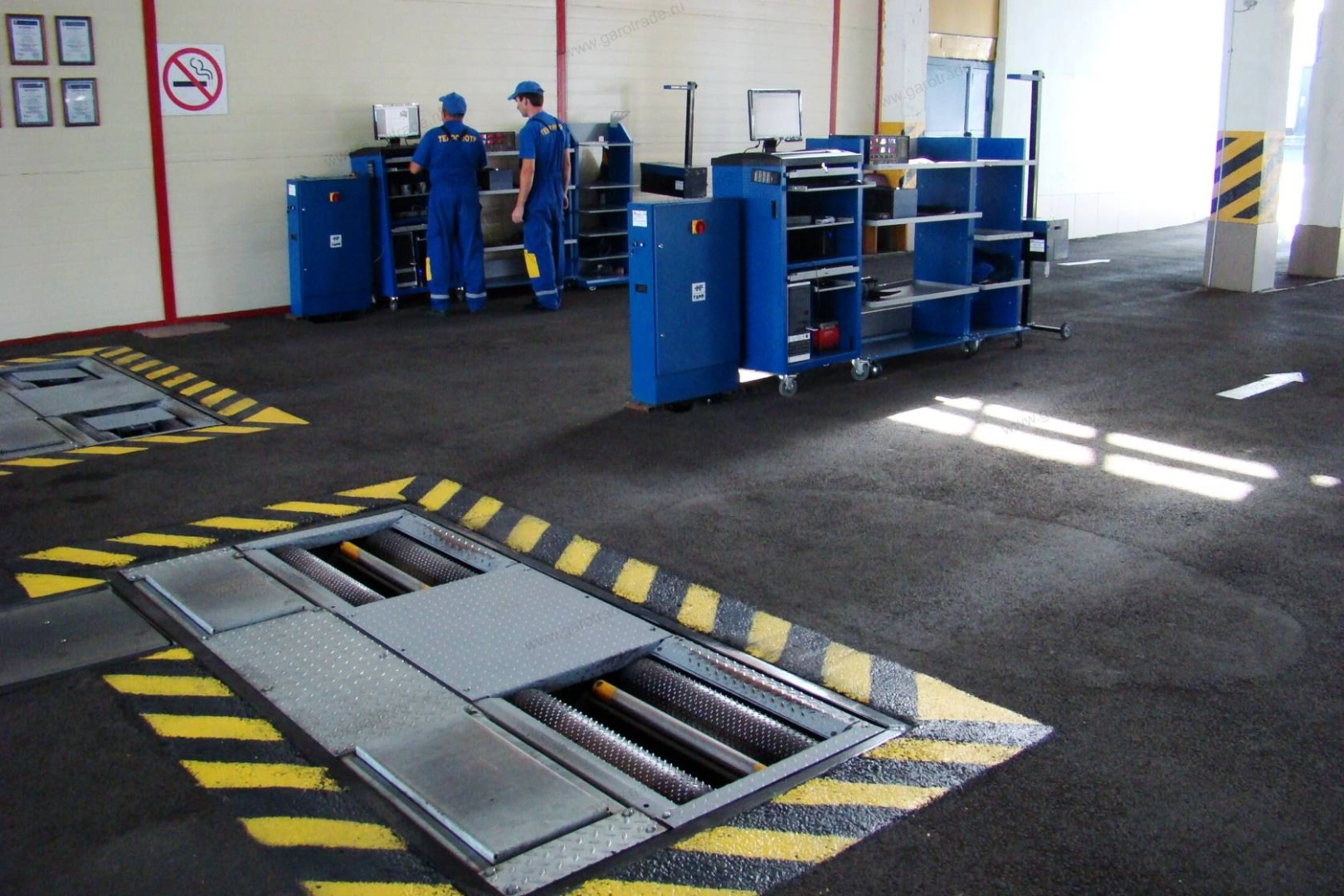

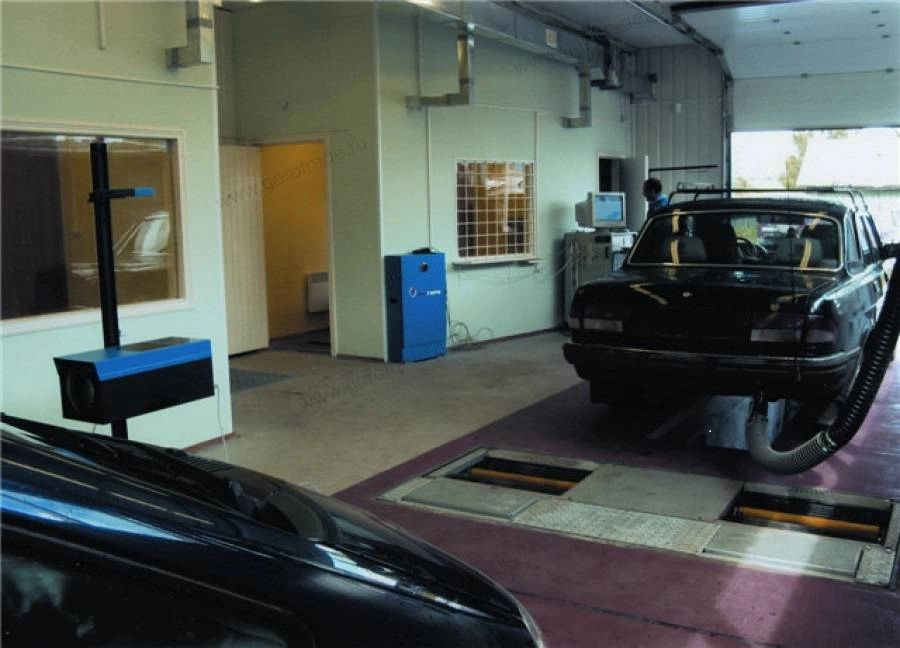

- Установка блока роликов стенда, тестеров подвески и увода в уровень с полом. Обработка результатов измерений на ПК и вывод их на экран монитора и принтер.
- Металлические ролики с точечной наплавкой для обычных и шипованных шин (ПАТЕНТ RU 61695) обеспечивают исключительную долговечность на износ и нормативный коэффициент сцепления 0,8-0,7 (сух./влаж.).
- Задние ролики расположены выше передних. Данное конструктивное решение существенно снижает силы, стремящиеся «вытолкнуть» автомобиль со стенда в процессе испытаний.
- В базовой комплектации использованы два режима помощи выезда автомобиля со стенда: блокировка роликов или принудительное вращение роликов стенда. Выбранный режим задается сервисным представителем при вводе стенда в эксплуатацию, и может быть изменен только при использовании сервисного ключа.
- Режим 4WD позволяет испытывать автомобили с одной или несколькими ведущими осями;
- Управление тормозным стендом, а также тестерами подвески и увода производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу, или с клавиатуры ПК.
- Усилие на органе управления тормозами замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Система самодиагностики (заложена в «Сервисной программе ГАРО»);
Тестер подвески FWT-202 E
- Работа тестера подвески основана на принципе EUSAMA.
- Оценивает остаточную работоспособность подвески в %. А также позволяет оценить разность в эффективности работы подвесок колес одной оси.
Тестер увода SSP-204
- Предназначен для экспресс-диагностики схождения колес, определяет величину увода автомобиля от прямолинейного движения в мм/м. Нагрузка до 4 тонн.
Характеристики
Назначение | Приемка / СТО / Техосмотр |
По типу автомобилей | Для легковых |
Максимальная нагрузка на ось | 3500 |
Диапазон измерений тормозной силы (на одном колесе), кН | 0-10 |
Диапазон измерений силы на органе управления тормозной системы, Н | 0 - 1000 |
Диапазон измерений массы приходящейся на ось, кг | 0 - 3500 |
Диапазон измерений давления сжатого воздуха, МПа (бар) | Не предусмотрено |
Диапазон измерений усилия вталкивания сцепного устройства, Н | 0 - 3700 нагружатель ТСУ - ОПЦИЯ |
Количество скоростей испытаний | 1 |
Начальная скорость торможения, имитируемая на стенде, км/ч | 4,4 |
Диаметр роликов, мм | 220 |
Длина роликов, мм | 700 |
Ширина колеи, мм | 800 - 2200 |
Диапазон диаметра колес автомобиля, мм | 520 - 790 |
Потребляемая мощность не более, кВт | 8 |
Максимальная кратковременная мощность не более, кВт | 20 |
Электропитание, В | 380 |
Габаритные размеры опорного устройства | Тормозной стенд: 700 х 2332 х 300. Тестер подвески: 400х2350х254 |
Масса опорного устройства, кг | 850 |

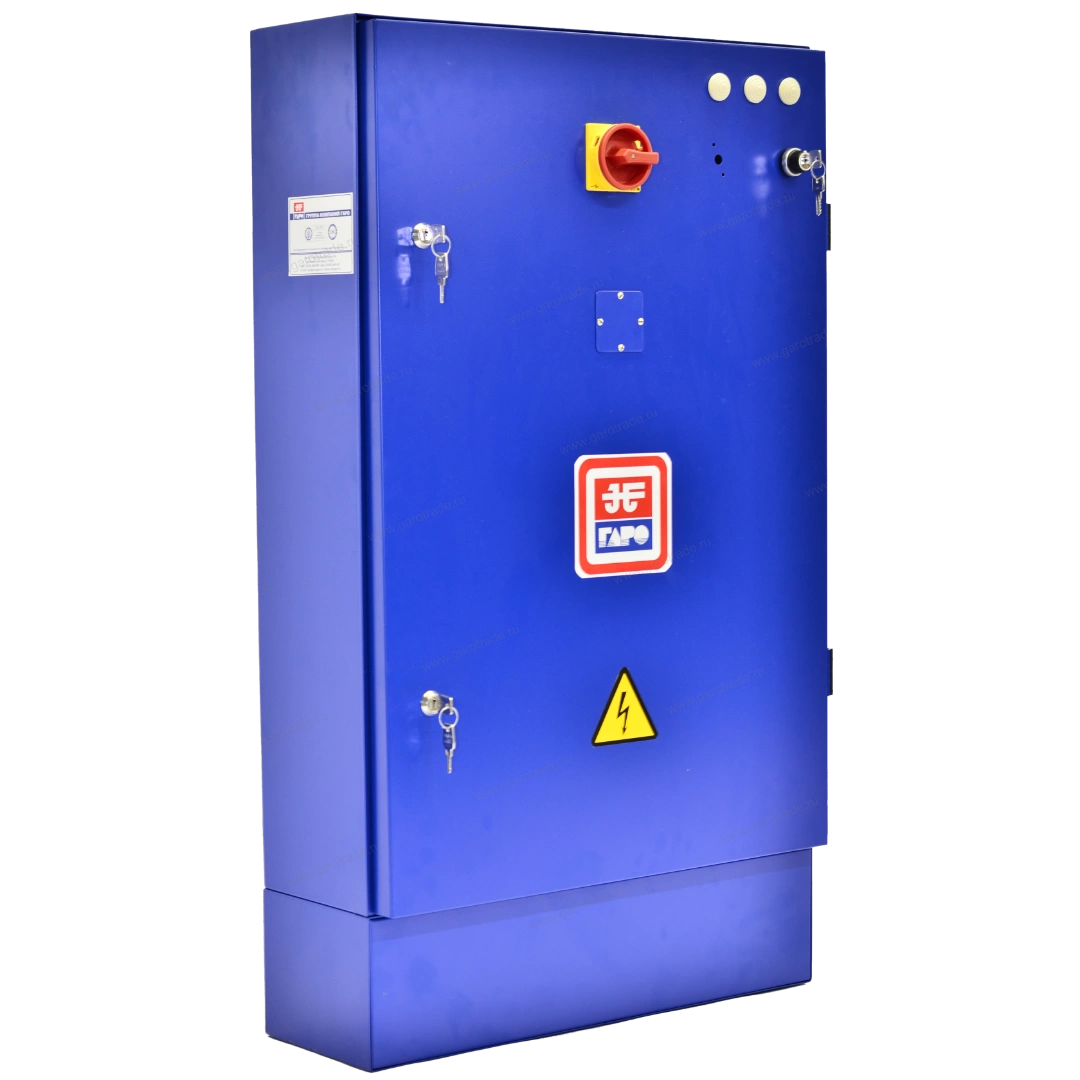

Габаритные размеры силового шкафа | 600 х 210 х 1000 |
Масса силового шкафа, кг | 35 |
Опции
Конструктивные и функциональные особенности | |
Исполнение блока роликов | Моноблок |
Тип установки | Стационарный заглубляемый |
Тип роликов | Стальные с точечной наплавкой |
Возвышение задних роликов | Да |
Режим 4WD | Да |
Режим помощи при выезде | Да (2 режима) |
Система самодиагностики | Да |
Работа с датчиком давления в пневмосистеме тормозов | Нет |
Работа с нагружателем сцепного устройства прицепов | Да |
Работа с тестером увода | Да |

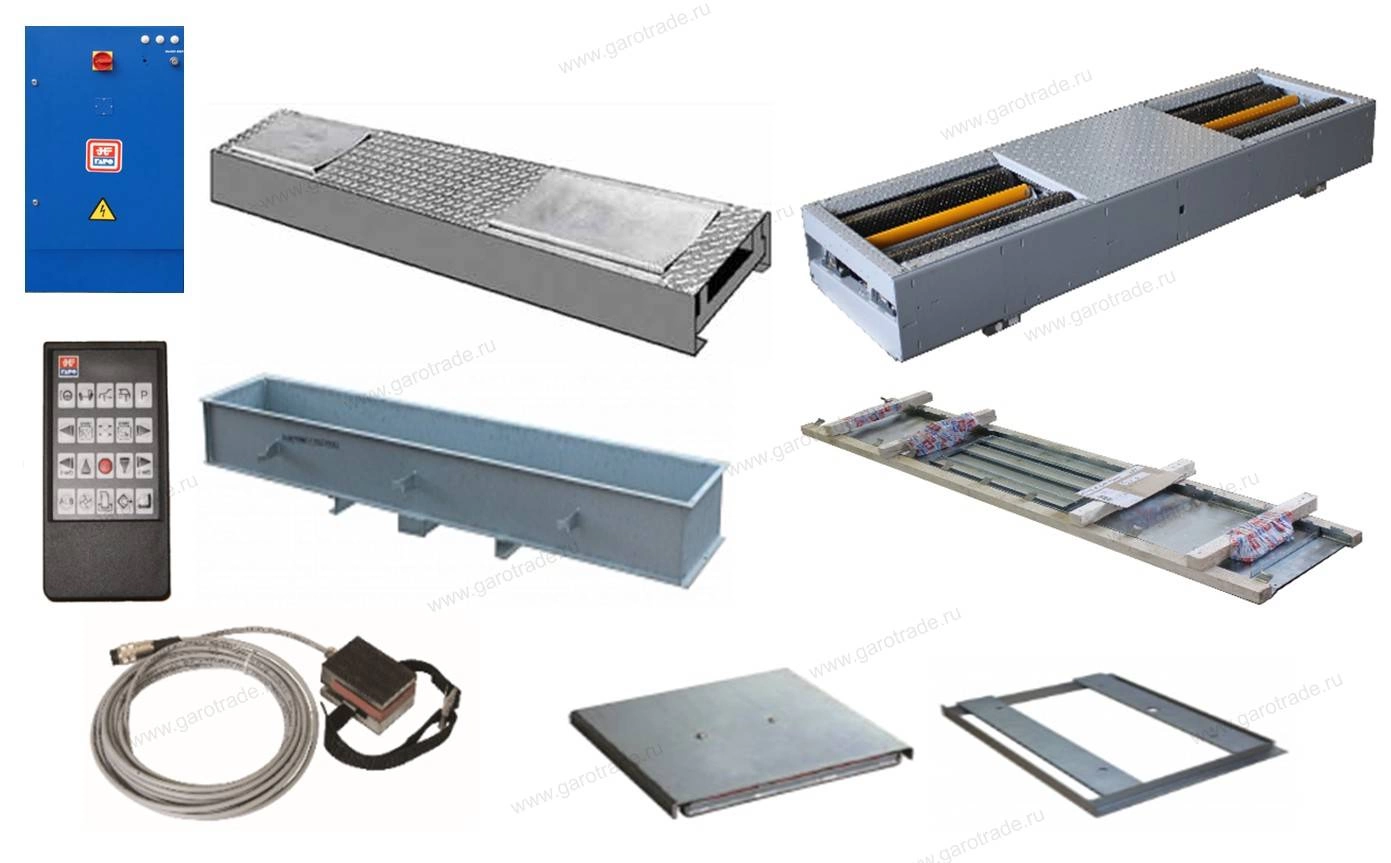

Комплектация
Комплект поставки стандарт | |
Блок роликов | Да |

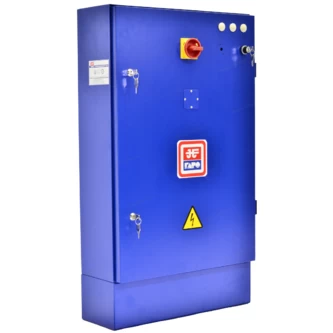

Силовой шкаф | Да |
ПО тормозного стенда | Да |
Весовые датчики | Да - встроены в тестер подвески |
Рама фундаментная | Да |
Педаметр | Да |
ПДУ | Да |
Упор колесный | Опция |
Мостики переездные | Опция |
Рукоятка для ручного тормоза | Да |
Крышки блока роликов | Опция |
Тестер увода | Да |
Рама фундаментная тестера увода | Да |
Тестер подвески | Да |
Рама фундаментная тестера подвески | Да |
Коммуникационная стойка для ПК | Опция |
Датчик давления в пневмосистеме | Нет |
Дополнительные защитные пластины | Да |
