Стенд универсальный BDE 3504 с нагрузкой на ось до 13 тонн. Оптимальный комплект
Модель:
BDE 3504 N SC PC 1 SmG 13 t
Производитель: Cartec
Цена: по запросу
Бесплатная доставка по Минску, Жлобину, Мозырю, Бресту, Гродно, Березе, Гомелю или
при
заказе от 10 000 BYN
Перечисление безналичных средств по расчетному счету поставщика
Оплата через ЕРИП, Оплата банковским переводом
Возможно приобретение оборудования с привлечением лизинговых компаний.
Осуществляем монтаж, пусконаладочные работы, поддержание гарантийного и
послегарантийного обслуживания.
Гарантия в соответствии с паспортом изделия.
Описание
BDE 3504 CARTEC Тормозной стенд универсальный для легковых и грузовых автомобилей, автобусов с нагрузкой на ось до 13 тонн
КОМПЛЕКТ ДЛЯ ГТО. 1 скорость. БЕЗ блокировки роликов.
КОМПЛЕКТ ДЛЯ ГТО. 2 скорости. Блокировка роликов.
Диапазон показаний 0 - 6 кН / 0 - 30 кН – ролики длиной 1000мм. Покрытие роликов - Стальная точечная наплавка SmG (Smooth Grip) для обычной и шипованной резины. Одна начальная скорость испытаний. Двойной оцинкованный блок роликов.
Одно-скоростные мотор-редукторы (1 начальная скорость испытаний) мощностью 2 x 9.2 кВт, расположены под роликами.
Двух-скоростные мотор-редукторы (2 начальные скорости испытаний) мощностью 2 x 9.2 кВт, расположены под роликами. Встроенные в мотор-редукторы модули автоматической блокировки роликов для помощи при выезде.
Задние ролики возвышаются над передними. Устройство управления интегрировано в отдельный шкаф.

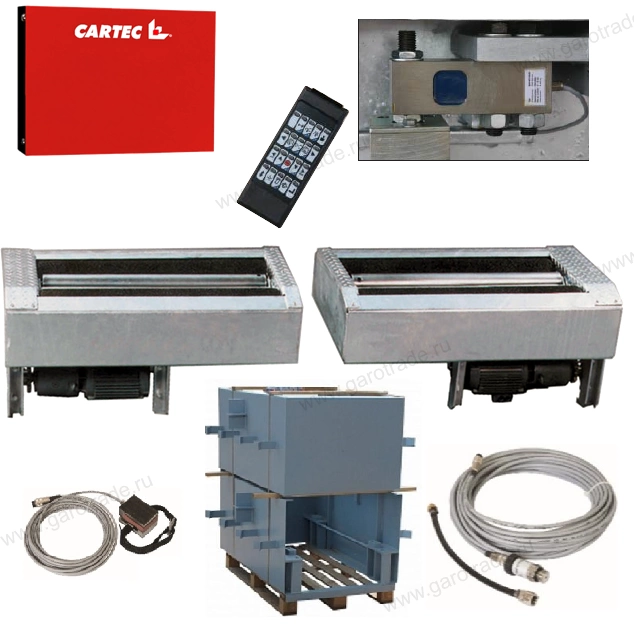

В комплекте поставки:
- Тормозной стенд BDE 3504 N SC PC SmG 13 t – 1 test speed, elevated rollers (2 блока роликов и силовой шкаф, программное обеспечение тормозного стенда)
- система взвешивания нагрузки на ось для определения удельной тормозной силы (T2000603853)
- режим 4 WD для испытания полноприводных автомобилей (T2000614687)
- ПДУ (T2000616474)
- фундаментная рама (комплект из 2 шт) (T2000603627)
- датчик усилия на органе управления ТС (EAA0477U80A)
- датчик потери давления в пневмоприводе тормозов (T2000614991)
- интерфейс для подключения датчиков PD7, LD5 и передачи измеренных данных в программу стенда (T2000621143)
- COM кабель для соединения силового шкафа и ПК (EAA0462U88A)
ОПЦИОНАЛЬНО ДОСТУПНЫ:
- комплект персонального компьютера
- блокировка роликов для облегчения выезда
- рукоятка-адаптер для ручного тормоза
- интерфейс для коммуникации датчиков давления и усилия на органе управления
- крышки для блоков роликов
- калибровочное устройство
- адаптеры для калибровочного устройства
- тестер увода (+ рама фундаментная)
- прочие опции
Характеристики
| Назначение | Техосмотр / СТО / АПТ |
| По типу автомобилей | Универсальный |
| Максимальная нагрузка на ось | 13 |
| Диапазон измерений тормозной силы (на одном колесе), кН | 0 - 30 |
| Диапазон измерений силы на органе управления тормозной системы, Н | 0 - 1000 |
| Диапазон измерений массы приходящейся на ось, кг | 0 - 15000 |
| Диапазон измерений давления сжатого воздуха, МПа (бар) | 0 - 1 (0 - 10) |
| Количество скоростей испытаний | 1 |
| Начальная скорость торможения, имитируемая на стенде, км/ч |
2,6 / 5,2 |
| Диаметр роликов, мм | 205 |
| Длина роликов, мм | 2 |
| Ширина колеи, мм | 800 – 2800 |
| Диапазон диаметра колес автомобиля, мм | 520 – 1300 |
| Потребляемая мощность не более, кВт | 19 |
| Электропитание, В | 380 |
| Габаритные размеры опорного устройства | 1235х700х600 (каждое) |
| Масса опорного устройства, кг | 400 (каждое) |
| Габаритные размеры силового шкафа | 600 х 200 х 800 |
| Масса силового шкафа, кг | 50 |
Опции
| Конструктивные и функциональные особенности | |
| Исполнение блока роликов | Раздельное |
| Тип установки | Стационарный заглубляемый |
| Тип роликов | Стальные с точечной наплавкой |
| Возвышение задних роликов | Да |
| Режим 4WD | Да |
| Режим помощи при выезде | Да (мотор-редукторы с блокировкой роликов) |
| Работа с датчиком давления в пневмосистеме тормозов | Да |
| Работа с тестером увода | Да |
| Прочее | Для расч. удельной тормозной силы требуется система взвешивания. Для определения усилия на органе управления требуется педаметр Нерж. следящий ролик |
Комплектация
| Комплект поставки стандарт | |
| Блок роликов | Да |
| Силовой шкаф | Да |
| ПО тормозного стенда | Да |
| Весовые датчики | Да |
| Рама фундаментная | Да |
| Педаметр | Да |
| ПДУ | Да |
| Упор колесный | Нет |
| Мостики переездные | Нет |
| Рукоятка для ручного тормоза | Опция |
| Крышки блока роликов | Опция |
| Тестер увода | Опция |
| Рама фундаментная тестера увода | Опция |
| Тестер подвески | Не предусмотрено |
| Рама фундаментная тестера подвески | Не предусмотрено |
| Коммуникационная стойка для ПК | Опция |
| Датчик давления в пневмосистеме | Да |
| Дополнительные защитные пластины | Опция |
Опции
Комплект поставки тормозного стенда BDE 3504 Тормозной стенд КОМПЛЕКТ ДЛЯ ГТО. 1 скорость. БЕЗ блокировки роликов:
- Тормозной стенд BDE 3504 N SC PC 1 SmG 13 t – 1 test speed, elevated rollers (2 блока роликов и силовой шкаф, программное обеспечение тормозного стенда).
- система взвешивания нагрузки на ось для определения удельной тормозной силы
- режим 4 WD для испытания полноприводных автомобилей
- ПДУ
- фундаментная рама (комплект из 2 шт)
- датчик усилия на органе управления ТС
- датчик потери давления в пневмоприводе тормозов
- интерфейс для подключения датчиков PD7, LD5 и передачи измеренных данных в программу стенда.
- COM кабель для соединения силового шкафа и ПК
