Вытяжное устройство SER-P-125-7,5/SP+FA-1800/SP+EG-125-7.5+MEN-125-150/SP

Описание

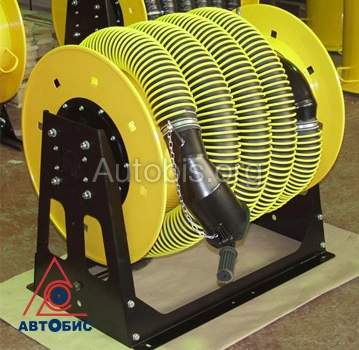

Вытяжная катушка состоит из барабана, на котором намотан вытяжной шланг с ограничителем и газоприемной насадкой, а также монтажной рамы, на которую крепится барабан с фиксатором и вытяжной вентилятор.

Вытяжной шланг EG выполнен из прочного материала стойкого к химическим воздействиям и деформации, с термостойкостью 200°С.

Газоприемная насадка термостойкостью до 650°С с полуотводом 45° для крепления к вытяжному шлангу выполнена из стали толщиной 2 мм и окрашена порошковой краской черного цвета. Насадка снабжена подпружиненной резиновой заслонкой, которая предотвращает удаление воздуха при неработающем вытяжном устройстве, а также обеспечивает дополнительную надежность крепления насадки к выхлопной трубе автомобиля. Имеет отверстие диаметром 20 мм для отбора проб выхлопных газов.

В нерабочем состоянии вытяжной шланг намотан на барабан катушки, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. При подсоединении к выхлопной трубе автомобиля шланг разматывается, при его отсоединении, шланг наматывается на катушку под действием возвратного механизма (механического привода, рас-положенного внутри барабана). Фиксатор удерживает барабан в требуемом положении. При работе с подъемником шланг перемещается вслед за автомобилем. Устройство может эксплуатироваться в составе системы вытяжной вентиляции и может быть закреплено на стене или потолке.
