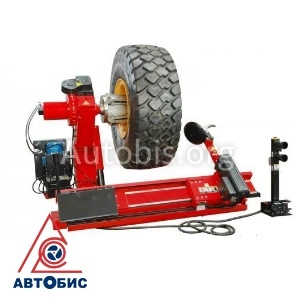

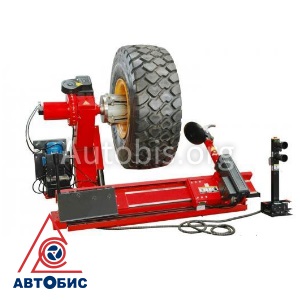

Грузовой шиномонтажный станок Техносоюз TS-56D
Описание
Преимущества:
- Шиномонтажный "клык" произведён из высокоуглеродистой стали.
- Оборудование для грузового шиномонтажа заправлено всеми необходимыми технологическими жидкостями. Грузовой шиномонтажный станок готов к использованию.
- Подвижная стойка электроуправления – можно передвинуть для визуального контроля процесса шиномонтажа.
- Шиномонтажный механизм фиксации диска с 4-мя универсальными захватами.
- В гидросистеме установлен аварийный клапан превышения давления. Если усилие больше 130±5 Бар, происходит сброс давления.
- Труба рабочего цилиндра хонингованная с высокой чистотой поверхности, что продлевает ресурс резиновых сальников гидросистемы.
- Встроенный реверс монтажной головки. При зажиме покрышки имеется возможность разблокировать шину без повреждения.
- Шестерни и червяк редуктора изготовлены из легированной стали с поверхностным упрочнением.
- Электрическая часть грузового шиномонтажного станка, в закрытом исполнении с заземлением, что предотвратит удар электротоком Вашего специалиста.
- Тавотницы предусмотрены для смазки подшипников скольжения.
- Масляный бак гидронасоса имеет смотровое окно для визуального контроля уровня.
- Упаковка – жёсткая деревянная обрешетка и фанера.
- Перед тем как достать стенд из упаковки – открутите транспортировочные болты.
- Напряжение питания в цепи управления – 24В, что безопасно для оператора.
- Грузовой шиномонтажный станок оборудован механизмом фиксации поворотной инструментальной консоли.
- Шкив ременного привода электромотора закрыт защитным пластиковым кожухом.
- Принципиальная электрическая схема оборудования нанесена на внутренней поверхности крышки пульта управления.
- Кабель с вилкой для подсоединения к розетке 380В.
Рекомендации:
При подключении к сетям просим учитывать, что электродвигатели у этого станка трехфазные (три провода + «земля») просьба подключать грузовой шиномонтажный станок только электрикам.
После подключения просим проверить направление вращения электромоторов (указано стрелкой на корпусе мотора). Во избежание травм обязательно подключайте провод заземления.
Грузить и выгружать рекомендуем вилочным погрузчиком или краном. Крюк цеплять только за специальную скобу в верхней части рабочей консоли.
Подключение грузового шиномонтажного станка к сетям просим учитывать что моторы у этого стенда трехфазные.
Рекомендуемые масла по ГОСТ 14779.3-85:
При понижении температуры масло густеет – заливайте с учетом температуры окружающей среды.
+1÷40⁰С – вязкость 46 (41,4-50,6) – производства Газпром/Лукойл.
Если нет в наличии, – допускается заливка веретённого И40А, зима – И20А(более жидкое).
Периодичность замены – не реже 1раза в 6 месяцев.
Характеристики
- Размеры обслуживаемых дисков: 14-56 дюймы
- Максимальный вес колеса: 2000 кг
- Максимальный диаметр шины: 2500 мм
- Максимальный ширина колеса: 1200 мм
- Рабочее давление в гидросистеме: 20 МПа
- Мощность двигателя привода: 3.0 кВт
- Мощность двигателя гидравлического привода: 4.0 кВт
- Уровень шума:
- Электропитание: 380/50 В/Гц
- Напряжение в электросети управления гидравликой: 24 B
- Габариты (ШхГхВ): 1950х1550х950 мм
- Габариты с упаковкой (ШхГхВ): 2310х2080х1110 мм
- Вес нетто: 1145 кг
- Вес брутто: 1250 кг
Комплектация
- Грузовой шиномонтажный станок: 1 шт
- Мобильная стойка управления: 1 шт
- Трап заездной для колеса: 2 шт
- Зажим для работы с дисками легковых автомобилей: 4 шт
- Кронштейн угловой: 1 шт
- Монтажка малая: 1 шт
- Монтажка большая: 1 шт
- Зажим: 1 шт
- Инструкция по эксплуатации: 1 шт
- Баллон со смазкой: 1 шт
- Воронка для заливки масла: 1 шт
- Кисть для нанесения монтажной пасты: 1 шт
- Шприц плунжерный: 1 шт
- Запасной ремкомплект манжет гидравлического цилиндра: 1 шт
- Запасные предохранители: 3 шт
