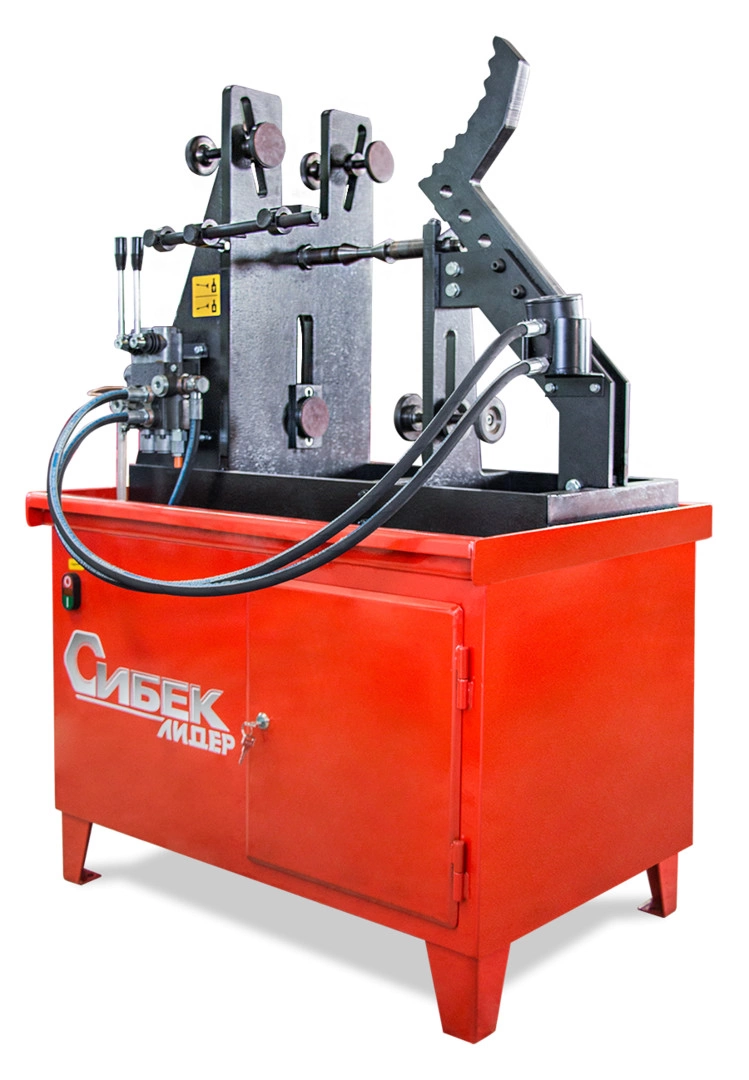

Стенд для правки мотоциклетных дисков Сибек Лидер (220 В)
Описание
Данное оборудование создано с учетом особенностей ремонта мотоциклетных дисков и предназначено для восстановления геометрии таких дисков диаметром до 19 дюймов.
Поездка на мотоцикле для многих любителей – сродни получению «острых ощущений». Хотя и езда на мотоцикле имеет определенные преимущества перед автомобилем, но не всякое препятствия на дороге может преодолеть ваш «двухколёсный конь». После встречи с выбоинами и рельсами на российских дорогах вас ждёт посещение квалифицированного мотосервиса.
Восстановление и ремонт деформированных легкосплавных мотоциклетных дисков - одна из востребованных услуг среди любителей мототехники. Покупка нового диска – довольно дорогое удовольствие. Поэтому порой просто невозможно купить новый диск, и встает вопрос, как произвести качественный ремонт деформированных колесных дисков мотоцикла. Сегодня такой ремонт возможен с помощью стенда для правки деформированных легкосплавных мотоциклетных дисков «Лидер», особенностью конструкции которого является наличие двух гидроцилиндров.

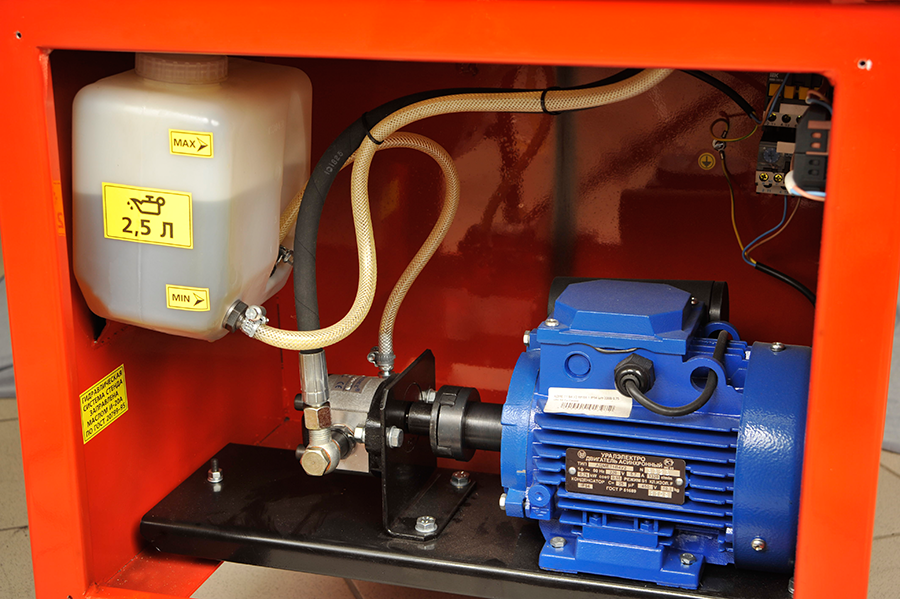

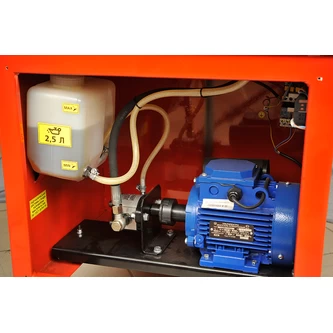

Конструктивно стенд для правки дисков «Лидер» представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлическом корпусе, установленном на четыре опоры, обеспечивающих устойчивость стенда в целом. Корпус стенда представляет из себя металлический ящик с защитно-декоративным покрытием, внутри которого размещены гидростанция и инструментальный шкаф. Инструментальный шкаф представляет собой выдвижной ящик, используемый для хранения рихтующих насадок и сменных штоков переносного гидроцилиндра, а также других инструментов, применяемых в повседневной работе. На лицевой стороне кронштейна расположен указатель биения. Указатель биения представляет собой стержень с мерной шкалой и с двумя подвижными указателями для определения размера и места биения.

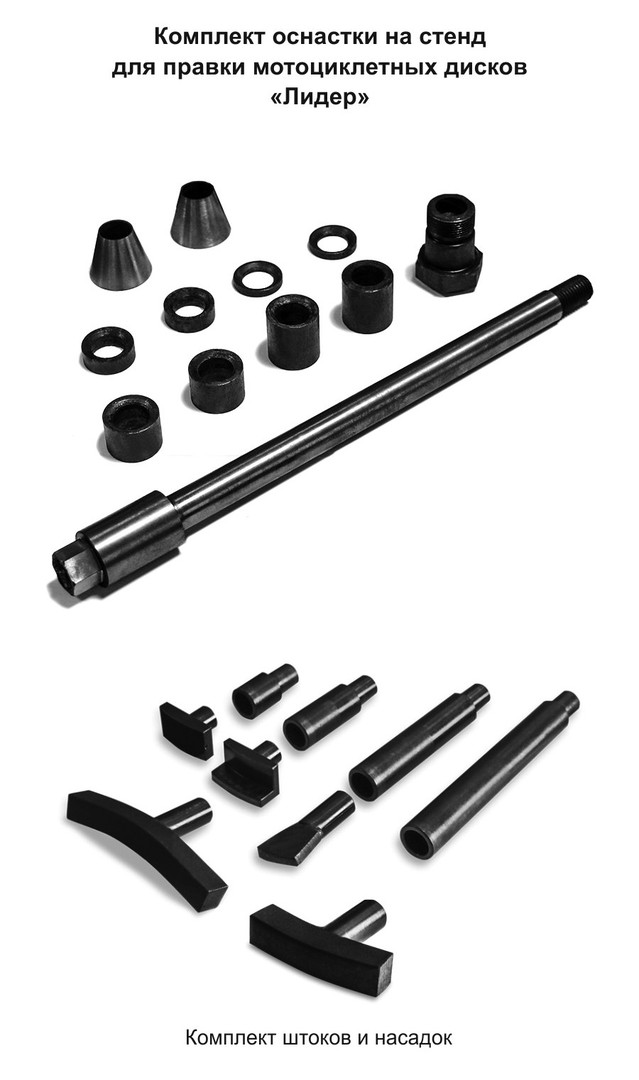

Установка диска на стенд осуществляется на ось, входящей в комплект стенда совместно с коническими (центрирующими) втулками и набором цилиндрических (выравнивающих) втулок. Выравнивание положения диска относительно вертикальной стойки, с целью удобства работы, осуществляется установкой необходимого количества цилиндрических втулок на ось. После выравнивания положения диска ось вворачивается в гайку, закреплённую на стойке и дополнительно крепится хомутом.
Для правки радиального биения диска необходимо выбрать зону правки, зафиксировать диск подвижными винтовыми упорами и в зависимости от типа повреждения произвести соответствующий вид правки мобильным гидроцилиндром. Опорой мобильного гидроцилиндра могут служить: непосредственно нижняя опора, подвижный угловой упор и переустанавливаемый упор на вертикальной стойке.
Правка торцевого биения посадочных поверхностей дисков («восьмерки») осуществляется при помощи стационарного гидроцилиндра, расположенного на вертикальной стойки стенда.
Характеристики
Размер ремонтируемых дисков, диаметр посадочной полки в дюймах | от 10 до 19 включительно |
Напряжение питания, В | 220±10% |
Потребляемая мощность, кВт | 0,75 |
Рабочее давление в гидросистеме, кгс/кв.см | 100 |
Максимальное усилие, развиваемое рабочим цилиндром, Н | 37000 |
Рабочий ход штока рабочего гидроцилиндра, мм | 30 |
Усилие, развиваемое рабочим гидроцилиндром, H | 27000 |
Рабочий ход штока стационарного гидроцилиндра, мм | 70 |
Габаритные размеры, мм | 610х865х1200 (1320)* |
Вес нетто,кг | 173 |
Вес брутто, кг | 206 |
Степень защиты оболочки, | IPXO |
Класс защиты от поражения электрическим током, | I |
* - размер в скобках, с установленным упором на струбцине |
